Підсумок

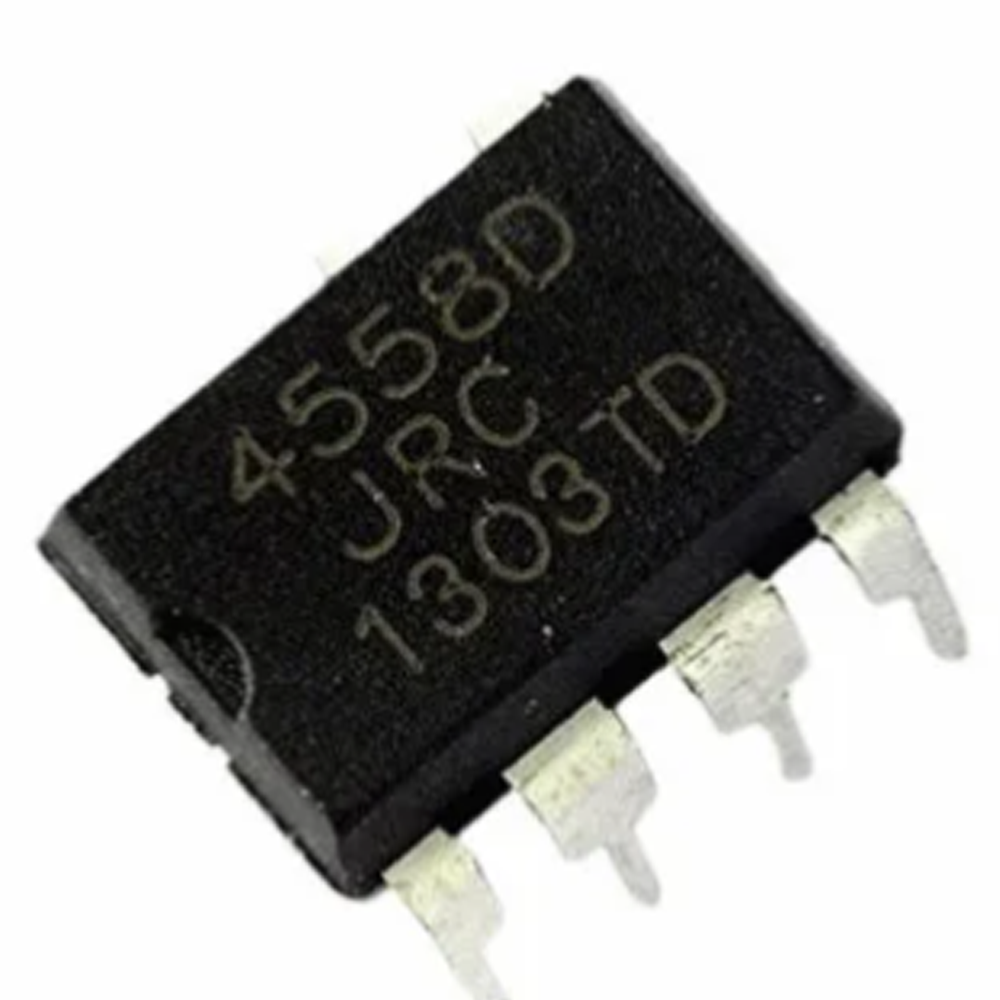

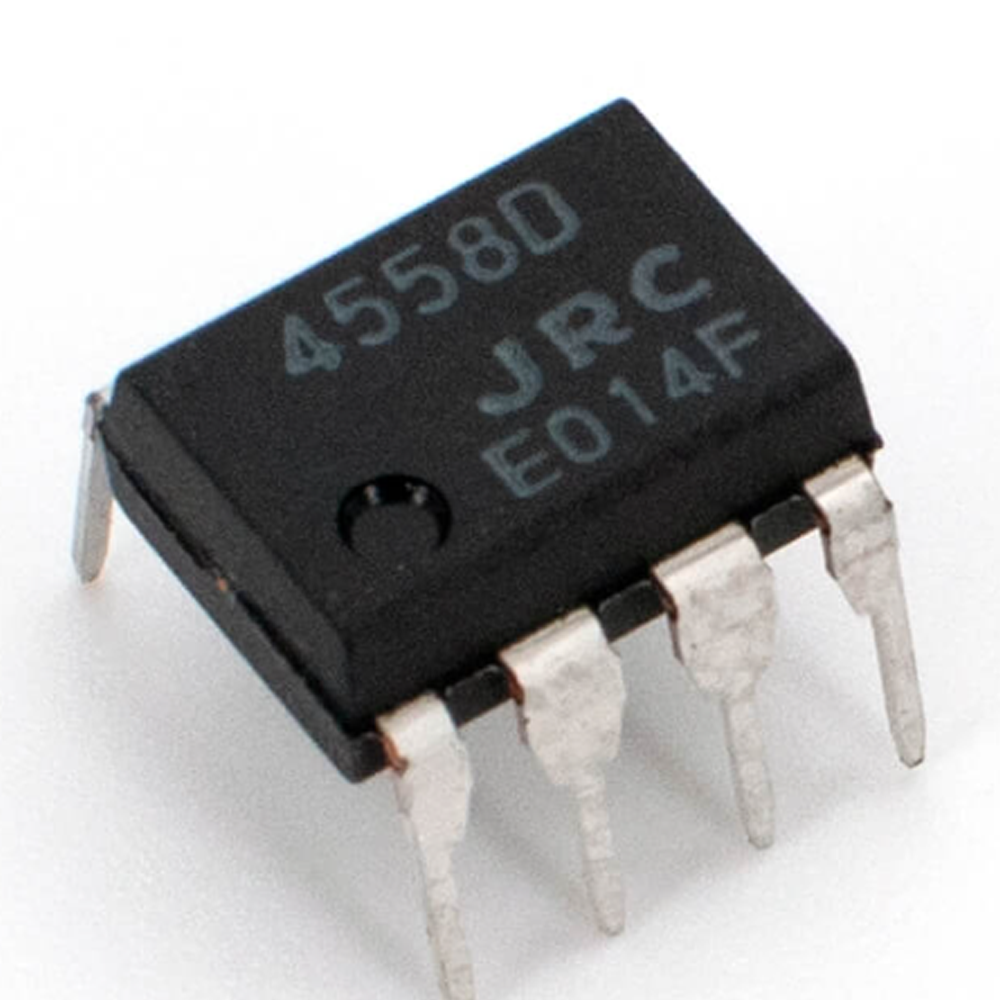

JRC4558D - це інтегральна схема (ІС) подвійного операційного підсилювача, вироблена компанією Japan Radio Corporation (JRC), заснованою у вересні 1959 року. Ця мікросхема набула популярності наприкінці 1970-х - на початку 1980-х років завдяки своїй доступній ціні та прийнятним звуковим характеристикам, що призвело до її широкого використання в японському електронному обладнанні, в тому числі в культових гітарних педалях, таких як Boss OD1 і Tube Screamer. Таке широке використання тісно пов'язало JRC4558D з історією розвитку гітарних педалей і зміцнило його репутацію серед аудіо ентузіастів. В середині 1980-х JRC перейшла до New Japan Radio Co. Ltd (NJM), перемістивши виробничі потужності до Східної Азії, продовжуючи випускати 4558 під маркуванням NJM4558D. Незважаючи на зміни у виробничому обладнанні та виробничих потужностях, перевиданий NJM4558D зберіг ті ж технічні характеристики, що і оригінал, хоча міфи про різницю в якості звуку між старими і новими мікросхемами продовжували існувати. Тести прослуховування і технічні аналізи в цілому не виявили жодних звукових відмінностей між оригінальним JRC4558D і його перевипущеними аналогами. JRC4558D залишається примітним завдяки своїм технічним характеристикам, які включають широкий діапазон робочої напруги, високий коефіцієнт підсилення постійної напруги та низьку вхідну напругу зміщення, що робить його придатним для різних застосувань, від підсилення звуку до прецизійних приладів. Його конструкція має високий вхідний опір і низькі шумові характеристики, що робить його популярним вибором для високоточного аудіообладнання та інших завдань обробки чутливих сигналів. Незважаючи на свою незмінну популярність, JRC4558D був предметом суперечок, особливо щодо різниці в якості звуку в порівнянні з іншими операційними підсилювачами, такими як TL072 і NE5532. Ентузіасти та аудіофіли сперечаються про його переваги: одні віддають перевагу його теплому, класичному звучанню, а інші - кращим шумовим характеристикам альтернативних операційних підсилювачів. Тим не менш, спадщина JRC4558D в аудіоелектроніці і його постійне використання в різних додатках підкреслюють його значення і вплив на індустрію.

Історія

JRC4558D - це мікросхема подвійного операційного підсилювача виробництва Японської радіокорпорації (JRC), заснованої у вересні 1959 року. Компанія почала випускати мільйони цих мікросхем з кінця 1970-х до середини 1980-х років, і вони з'явилися в широкому спектрі японського електронного обладнання цього періоду

. Спочатку японські інженери-конструктори обрали JRC4558D насамперед тому, що це був один з найдешевших здвоєних операційних підсилювачів з прийнятними звуковими характеристиками. Ця доступність призвела до його широкого використання в різних сферах, включаючи аудіообладнання та гітарні педалі. Деякі з найуспішніших гітарних ефектів, такі як Orange Squeezer, DOD YJM 30, Boss OD1 і знаменитий Tube Screamer, використовували JRC4558D, що тісно пов'язує мікросхему з історією розвитку гітарних педалей. В середині 1980-х JRC перейшла до New Japan Radio Co. Ltd (NJM) і перенесла свої виробничі потужності до Східної Азії. Незважаючи на зміну заводів і впровадження нового виробничого обладнання, NJM продовжувала випускати підсилювачі 4558, тепер вже під маркуванням NJM4558D. Через кілька років NJM почала перевипускати JRC4558D з матовим покриттям, хоча ці перевипущені мікросхеми вже не вироблялися на старому заводі. Технічні характеристики перевипущених чіпів залишилися такими ж, як і в оригіналу, але все ще існує міф про те, що перевипущені чіпи настільки ж хороші, як і оригінальні. Популярність JRC4558D зберігалася протягом багатьох років, особливо серед ентузіастів, які стверджують, що помітили різницю в якості звуку між мікросхемами від різних виробників або навіть між ідентичними мікросхемами JRC4558 від одного виробника. Однак, різні фактори, такі як розміщення компонентів, допуск значень, макет схеми, паяні з'єднання, температура і джерело живлення, можуть впливати на звук більше, ніж сам операційний підсилювач. Фактичні тести прослуховування, осцилограми і аналіз спектру не показали жодної чутної різниці між сучасними NJM4558D і старими моделями. Легенда про JRC4558D також включає розповіді про те, що NJM підтримує оригінальне обладнання, яке використовувалося в старому виробничому процесі JRC4558, і потенційно може виробляти чіп знову, якщо замовлення перевищить 50 мільйонів деталей. Незважаючи на свій вік і передбачуваний статус "низької якості" для аудіозастосувань, JRC4558D залишається популярним вибором у багатьох електронних схемах, продовжуючи свою спадщину у сфері аудіотехніки та за її межами.

Технічні характеристики

JRC4558 - це подвійний операційний підсилювач, відомий своєю універсальністю і широким спектром застосування. Він має широкий діапазон живлення, що дозволяє йому ефективно працювати як з одним, так і з двома джерелами живлення. Зокрема, він може працювати з однією напругою живлення в діапазоні від 3В до 20В або з двома напругами живлення від ±1,5В до ±10В.

. Однією з ключових характеристик JRC4558 є великий коефіцієнт підсилення постійної напруги, який становить 100 дБ. Це робить його придатним для застосувань, що вимагають високої точності підсилення. Ще однією важливою особливістю є розмах вихідної напруги, який коливається від 0 В до VDD-1,5 В. Цей операційний підсилювач також може похвалитися смугою пропускання одиничного підсилення 2 МГц і має внутрішню частотну компенсацію одиничного підсилення, що спрощує процес проектування для користувачів. Крім того, JRC4558 має низьку вхідну напругу зміщення всього 1 мВ, що робить його ідеальним для прецизійних застосувань. Він також відповідає вимогам директиви RoHS, що означає, що він не містить свинцю і є екологічно чистим. Операційні підсилювачі JRC4558 мають внутрішню компенсацію і підтримують стабільну продуктивність в широкому діапазоні температур і умов експлуатації. Пристрій відстежує параметри в заданому діапазоні температур і забезпечує узгодження фази і коефіцієнта підсилення між підсилювачами. Крім того, операційні підсилювачі JRC4558 мають низький рівень вхідного шуму, що робить їх придатними для використання в аудіосистемах високої точності та чутливої обробки сигналів. Його вхідний каскад забезпечує значне посилення напруги в 100 дБ, хоча і не настільки високе, як нескінченне посилення ідеального операційного підсилювача. З точки зору фізичних характеристик, JRC4558 доступний у 8-контактному SOP і DIP корпусах, що робить його універсальним для різних проектних вимог. Пристрій може працювати в діапазоні температур від 0°C до 70°C. JRC4558 сумісний зі стандартними конфігураціями виводів, що дозволяє використовувати його взаємозамінно з іншими операційними підсилювачами, такими як LM358 або MC1458. Це робить його економічно вигідним і надійним вибором для різноманітних застосувань, включаючи підсилення, фільтрацію та проектування аналогових схем.

Внутрішня архітектура

Внутрішня архітектура мікросхеми JRC4558 розроблена для забезпечення високої продуктивності та гнучкості в різноманітних електронних додатках. Цей подвійний операційний підсилювач (ОП) містить кілька важливих компонентів і каскадів, які сприяють його ефективності та універсальності.

Вхідний етап

Вхідний каскад операційного підсилювача JRC4558 складається з диференціального підсилювача на довгохвостих парах (LTP), доповненого струмовим дзеркалом. Ця конфігурація включає транзистори Q1, Q2, Q3, Q4 і Q5, а також резистори R1, R2, R3 і конденсатор C1, які відіграють важливу роль в цьому каскаді

. Диференціальний підсилювач забезпечує високий вхідний опір і хорошу лінійність, що робить JRC4558 придатним для точного підсилення сигналу.

Підсилювальний каскад напруги (VAS)

В основі можливостей JRC4558 з високим коефіцієнтом підсилення лежить каскад підсилювача напруги (VAS). Цей каскад працює в режимі класу А, який характеризується низьким енергоспоживанням і мінімальними спотвореннями. VAS містить підсилювач із загальним емітером на двох NPN-транзисторах, Q6 і Q10, розташованих у конфігурації Дарлінгтона. Таке налаштування значно підвищує коефіцієнт підсилення за струмом. Крім того, VAS використовує вихід струмового дзеркала Q7 як колекторне навантаження, що ще більше підвищує коефіцієнт підсилення.

.

Вихідний каскад

Вихідний каскад JRC4558 призначений для забезпечення достатнього підсилення за струмом, щоб підтримувати потенціал напруги VAS на вихідному опорі низького навантаження. Цей каскад працює як підсилювач з емітерним повторювачем класу AB, що забезпечує ефективне підсилення сигналу з мінімальними спотвореннями. Ключовими компонентами цього каскаду є перемножувач Vbe, що складається з транзисторів Q11 і Q12, а також резисторів R6, R7 і R8, які задають струм зсуву для вихідного каскаду.

. Ця конструкція є ключовою для застосувань, що вимагають надійної подачі струму і точного відтворення сигналу.

Компенсація та стабільність

JRC4558 має внутрішню частотну компенсацію, яка підвищує його стабільність у широкому діапазоні частот. Ця функція має вирішальне значення для підтримки стабільної продуктивності в різних додатках, від аудіообладнання до схем обробки сигналів.

.

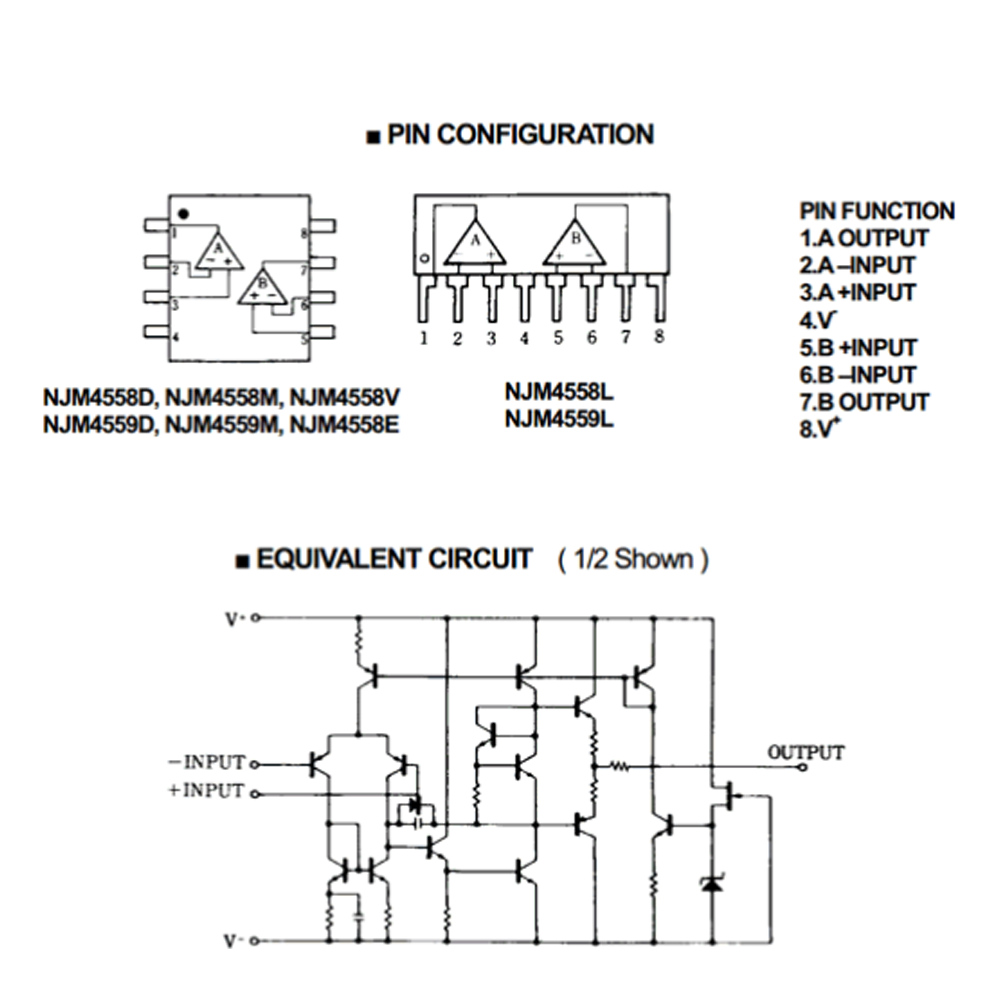

Конфігурація контактів

Мікросхема JRC4558 має 8-контактну конфігурацію, яка є стандартною в галузі, що забезпечує сумісність з різноманітними іншими пристроями. Виводи призначені для виконання певних функцій, включаючи вихідні клеми, інвертуючі та неінвертуючі вхідні клеми, а також підключення живлення. Така конфігурація спрощує інтеграцію в складні схеми і підтримує широкий діапазон робочих напруг

. Комплексна архітектура JRC4558, від вхідних каскадів і каскадів підсилювача напруги до вихідного каскаду і частотної компенсації, робить її дуже універсальним і надійним компонентом в численних електронних додатках.

Схеми зміщення

Схеми зміщення в мікросхемі JRC4558 відіграють важливу роль у забезпеченні оптимальної продуктивності та стабільності операційного підсилювача. Одна з таких схем, Vbe Multiplier, також відома як Bias Servo, підсилювальний діод, гумовий діод або гумовий стабілітрон, використовується для зменшення спотворень кросовера і захисту вихідного каскаду від теплового вимкнення. Цей блок зміщення, який включає компоненти Q8, Q9 і R4, має вирішальне значення для підтримання належного функціонування вихідних транзисторів у топології "push-pull". У цій конфігурації транзистори Q11 і Q12 вимагають, щоб вхідний сигнал перевищував їхню пряму напругу (Vbe, зазвичай близько ±0,6 В) для початку провідності. Щоб протидіяти цьому, транзистори зміщені так, що їх напруга холостого ходу залишається вище прямої напруги, забезпечуючи безперервну провідність і зменшуючи спотворення

. Іншим невід'ємним аспектом зміщення в JRC4558 є дзеркало струму. Дзеркало струму, що складається з диференціальних здвоєних транзисторів Q4 і Q5 з високим рівнем Hfe (β) і узгодженими параметрами, термічно з'єднане в одному корпусі для підвищення продуктивності. Така конфігурація не тільки покращує коефіцієнт підсилення, але й забезпечує цілісність сигналу, вирівнюючи струм спокою на кожній стороні диференціального підсилювача з довгими хвостовими парами (LTP), що значно покращує лінійність і коефіцієнт відхилення синфазного сигналу (CMRR). Крім того, вихідні резистори R6, R7 і R8, які часто називають баластними резисторами, включені між емітерами вихідної пари для кращого розподілу струму і мінімізації розбіжностей через внутрішні опори емітерів. Ці резистори, як правило, невеликого номіналу, підвищують термостабільність, запобігають прямому навантаженню між комплементарними транзисторами і допомагають підтримувати постійний струм спокою, що сприяє підвищенню загальної надійності підсилювача. VAS (каскад підсилення напруги) далі керує вихідним каскадом, але дуже важливо пам'ятати про зміни зміщення, спричинені температурними коливаннями або розходженнями деталей, що може призвести до потенційних спотворень кросовера і нестабільності струму спокою. Для забезпечення кращої продуктивності вихідна напруга JRC4558 розрахована приблизно на 1,5 вольта менше, ніж напруга живлення, в першу чергу завдяки Vbe характеристикам вихідних транзисторів, Q11 і Q12.

Показники ефективності

JRC4558 - це універсальний операційний підсилювач (ОП), відомий своїми надійними характеристиками, що робить його популярним вибором для різних електронних застосувань.

Швидкість повороту

Однією з найважливіших характеристик JRC4558 є швидкість наростання, яка визначає, наскільки швидко вихідний сигнал операційного підсилювача може змінюватися у відповідь на зміну вхідного сигналу. Хоча конкретні значення швидкості зміни для JRC4558 безпосередньо не вказані в зібраних даних, помітно, що операційні підсилювачі з вищою швидкістю зміни, як правило, створюють менше спотворень в аудіо додатках.

. TL072, наприклад, ще один операційний підсилювач з високою швидкістю розгортки 20 В/мкс, що підвищує його продуктивність в аудіо ланцюгах, мінімізуючи гармонійні спотворення і шум.

Вихідний каскад

Вихідний каскад JRC4558 містить підсилювач з емітерним повторювачем класу AB, розроблений для забезпечення достатнього підсилення струму і підтримки потенціалу напруги на вихідному опорі низького навантаження.

. Така конструкція має на меті зменшити спотворення кросовера і керувати коливаннями струму спокою, які можуть впливати на продуктивність. Компоненти вихідного каскаду включають транзистори Q11 і Q12, а також резистори R6, R7 і R8, які слугують баластними резисторами для забезпечення термостабільності і стабільного струму спокою.

Вхідний каскад і VAS

Вхідний каскад JRC4558 складається з диференціального підсилювача на довгохвостих парах (LTP), з'єднаного з струмовим дзеркалом, що забезпечує цілісність і лінійність сигналу.

. Таке налаштування має вирішальне значення для покращення коефіцієнта відхилення синфазного сигналу (CMRR) і досягнення збалансованих струмів через диференціальні транзистори. Підсилювальний каскад напруги (VAS), що складається з підсилювача зі спільним емітером і конфігурацією Дарлінгтона, необхідний для підсилення низькоамплітудних вхідних сигналів до більш високих рівнів при збереженні мінімальних втрат потужності.

Характеристики шуму та зміщення

JRC4558 має вхідні транзистори з низьким рівнем шуму, що робить його придатним для аудіо та інших чутливих застосувань

. Для порівняння, TL072 має низький вхідний струм зсуву і струм зміщення, а також низький рівень шуму 18 нВ/√Гц на частоті 1 кГц і низький загальний коефіцієнт гармонік 0,003% (типовий), що вказує на те, що він також призначений для ефективної обробки шуму.

Сумісність і надійність

JRC4558 відомий своєю економічністю та сумісністю зі стандартними виводами, що робить його надійним вибором для різноманітного комерційного обладнання та пристроїв.

. Вона сумісна з іншими мікросхемами, такими як LM358, MC1458 та іншими, що додає їй універсальності в різних схемотехнічних рішеннях.

Додатки

Мікросхема JRC4558 - це універсальний двотактний підсилювач, який широко використовується в різних аналогових схемах завдяки своїй високій продуктивності, низькому рівню шуму і широкій смузі пропускання.

Підсилення та обробка звуку

JRC4558 зазвичай інтегрується в аудіо схеми, такі як гітарні педалі, підсилювачі, еквалайзери та передпідсилювачі. Здатність забезпечувати високий коефіцієнт підсилення за напругою і низьке споживання струму робить його ідеальним для цих цілей

. Мікросхема популярна серед виробників гітарних педалей завдяки своїй високій продуктивності в таких додатках.

Обробка сигналів та приладобудування

Мікросхема використовується в широкому спектрі застосувань для обробки сигналів, включаючи підсилювачі та датчики вимірювальних приладів

. Він також використовується в прецизійних приладах, де потрібне точне підсилення і високий імпеданс. Наприклад, він використовується в автомобільних підсилювачах і підсилювачах сигналів відносно землі, підсилювачах для утримання і відбору проб, а також у фотострумових приладах.

Компараторні та диференціальні підсилювачі

JRC4558 часто використовується в компараторних схемах і диференціальних підсилювачах, використовуючи свою конфігурацію з двома операційними підсилювачами для одночасного виконання декількох функцій.

. Ця мікросхема також бере участь у калібруванні аналогових датчиків напруги в промисловості та тестуванні контуру струму для усунення помилок лінії зв'язку.

Схеми синхронізації та генератора

Мікросхема використовується в розробці мультивібраторів або таймерів тривалої дії, які можуть працювати від мікросекунд до хвилин і годин.

. Крім того, він реалізується в схемах генераторів для генерації сигналів.

Безпека та побутова електроніка

JRC4558 знаходить застосування в системах охоронної сигналізації, DVD-програвачах, рекордерах і професійних аудіомікшерах завдяки своїй високій надійності та економічній ефективності.

. Його використання поширюється на споживчі та наукові пристрої, інтегруючись у різноманітне портативне та професійне електронне обладнання.

Універсальні операційні підсилювачі

Завдяки стандартній сумісності виводів JRC4558 можна легко замінити багатьма мікросхемами з подвійним підсилювачем, такими як NE5532, LM158 і LM358.

. Його універсальність і продуктивність роблять його улюбленим серед любителів та інженерів для універсальних схем операційних підсилювачів.

Порівняння з аналогічними мікросхемами

Мікросхема JRC4558D виділяється серед здвоєних операційних підсилювачів завдяки своїм особливостям і характеристикам, особливо в аудіопристроях. Однак її часто порівнюють з іншими операційними підсилювачами, такими як TL072 і RC4559.

JRC4558D проти TL072

Технологія

JRC4558D використовує біполярну технологію, яка дозволяє йому забезпечувати надійну роботу в різних електронних додатках, особливо в тих, що пов'язані з обробкою звуку.

. З іншого боку, TL072 використовує технологію JFET (польовий транзистор з переходом). Ця відмінність впливає на деякі аспекти продуктивності цих мікросхем.

Вхідний опір

JRC4558D має вхідний опір приблизно 5 МОм, що є достатнім для багатьох застосувань, але не настільки високим, як у TL072. Завдяки вхідній технології JFET, TL072 пропонує підвищений вхідний опір, що робить його більш придатним для високоімпедансних джерел сигналу

.

Шумові характеристики

Що стосується шумових характеристик, то JRC4558D має помірний рівень шуму. Він добре зарекомендував себе в аудіосистемах завдяки балансу продуктивності та економічної ефективності. TL072, однак, відомий своїми низькими шумовими характеристиками, що робить його кращим вибором в ситуаціях, коли мінімальний рівень шуму є критично важливим.

.

Керування швидкістю та напругою

TL072 демонструє підвищену швидкість і краще підходить для роботи з більш високими рівнями вхідної і вихідної напруги в порівнянні з JRC4558D. Це робить TL072 більш придатним для застосувань, що вимагають більш швидкого часу відгуку і більш високих діапазонів напруги

.

JRC4558D проти RC4559

RC4559 - ще одна поширена заміна JRC4558D. Обидві мікросхеми мають схожу конфігурацію виводів, що робить їх взаємозамінними в багатьох схемах

. Однак є нюанси, що відрізняють їхні технічні характеристики та продуктивність.

Коефіцієнт підсилення та швидкість зміни напруги

Як JRC4558D, так і RC4559 забезпечують високий коефіцієнт підсилення за напругою, але JRC4558D зазвичай забезпечує коефіцієнт підсилення за напругою до 100 дБ і швидкість зміни близько 1,7 В/мкс. Це робить його добре придатним для застосувань, що вимагають значного підсилення з прийнятною швидкістю.

.

Діапазон напруги живлення

JRC4558D працює в діапазоні напруги живлення від ±5В до ±15В, забезпечуючи гнучкість у різних схемах. RC4559 також працює в аналогічному діапазоні напруг, що забезпечує сумісність у більшості застосувань, де використовується JRC4558D.

.

Суперечності та критика

Інтегральна схема JRC4558D була предметом різних суперечок і критики в спільноті аудіоелектроніки, особливо серед ентузіастів гітарних педалей і аудіофілів. Однією з основних причин суперечок є різниця в якості звуку між JRC4558D та іншими операційними підсилювачами (ОП), такими як TL072 і NE5532.

Дебати про якість звуку

Основна критика JRC4558D зосереджена на його якості звуку в порівнянні з іншими підсилювачами. Деякі користувачі стверджують, що JRC4558D видає "теплий" і "класичний" тон, який особливо подобається гітарним педалям, в той час як інші вважають, що йому не вистачає шумозаглушення і загальної точності.

. Ця дискусія має не лише академічне, але й практичне значення для музикантів та звукорежисерів, які надають пріоритет певним тональним характеристикам свого обладнання.

Порівняння з іншими операційними підсилювачами

JRC4558D часто несприятливо порівнюють з TL072, який відомий своїми низькими шумовими характеристиками і високим вхідним опором

. Користувачі, які віддають перевагу TL072, стверджують, що він забезпечує чудову якість звуку, особливо в тих випадках, коли мінімізація шуму має вирішальне значення. На противагу цьому, JRC4558D іноді критикують за його помірні шумові характеристики, хоча деякі музиканти все ще віддають йому перевагу за його характерні тональні якості.

Варіативність у виробництві

Ще одна суперечлива тема пов'язана з узгодженістю JRC4558D між різними виробничими партіями. Були твердження, що новіші версії JRC4558D, вироблені під різними префіксами або виробничими процесами, не відповідають за якістю звуку раннім версіям

. Ця невідповідність може стати проблемою для тих, хто намагається точно відтворити звучання класичної аудіотехніки або створити якісні клони відомих пристроїв.

Думки громади

Спільнота аудіоелектроніки залишається розділеною щодо переваг і недоліків JRC4558D. Деякі користувачі, такі як LJ King, вважають за краще замінити JRC4558D на інші операційні підсилювачі, такі як TL072, посилаючись на краще звучання останнього в конкретних застосуваннях.

. З іншого боку, є й ті, хто рішуче захищає JRC4558D, підкреслюючи його роль у досягненні особливого звучання, незамінного в певних музичних контекстах.

Спадщина та вплив

Операційний підсилювач JRC4558 займає почесне місце в анналах аудіоелектроніки та приладобудування. Його широке використання в різних культових гітарних педалях, включаючи Boss OD1, Tube Screamer і Orange Squeezer, підкреслює його історичне значення у формуванні звучання сучасного музичного обладнання.

. Японські інженери спочатку прийняли JRC4558 через його економічну ефективність і прийнятні звукові характеристики, що призвело до його повсюдної присутності в безлічі аудіопристроїв. Універсальність JRC4558 виходить за рамки музичного обладнання і знаходить застосування в декількох сферах. Він відіграв важливу роль у розробці підсилювачів запису і семплів, портативних вимірювальних приладів, систем охоронної сигналізації та фотострумових приладів. Його застосування в вимірювальних підсилювачах, довготривалих таймерах і генераторах функцій ще раз підтверджує його адаптивність і надійність в різних електронних схемах. Незважаючи на свій успіх, JRC4558 став предметом дискусій серед аудіофілів та інженерів. Деякі критикують його якість звуку, вважаючи, що він поступається іншим операційним підсилювачам, таким як TL072, якому віддають перевагу за низький рівень шуму і високу швидкість роботи. Тим не менш, тепле, класичне звучання JRC4558 продовжує залишатися в пошані, особливо в схемах перевантаження, де його характеристики доповнюють бажані тональні якості. Більше того, вплив JRC4558 на еволюцію аудіоелектроніки проявляється в тому, що його продовжують порівнювати з іншими операційними підсилювачами, такими як NE5532. В той час як NE5532 славиться низьким рівнем спотворень і високою швидкістю зміни частоти, JRC4558 залишається кращим для застосувань, де низький рівень шуму і висока вихідна потужність мають першорядне значення. Це постійне порівняння підкреслює незмінну актуальність JRC4558 і його здатність задовольняти специфічні аудіопотреби.
