PIC16F876A Mikrodenetleyicisinin Temel Özelliklerini Keşfetmek: Kapsamlı Bir Kılavuz

PIC16F876A mikrodenetleyici, birçok elektronik proje ve uygulamada köşe taşı haline gelen çok yönlü ve güçlü bir cihazdır. Bu makale, hem yeni başlayanlar hem de deneyimli mühendisler için değerli bilgiler sağlayarak bu olağanüstü mikrodenetleyicinin temel özelliklerini incelemektedir. İster yeni bir projeye başlayın ister mikrodenetleyici teknolojisini merak edin, bu kapsamlı kılavuz sizi PIC16F876A'nın yeteneklerini anlamak ve kullanmak için ihtiyaç duyduğunuz bilgilerle donatacaktır.

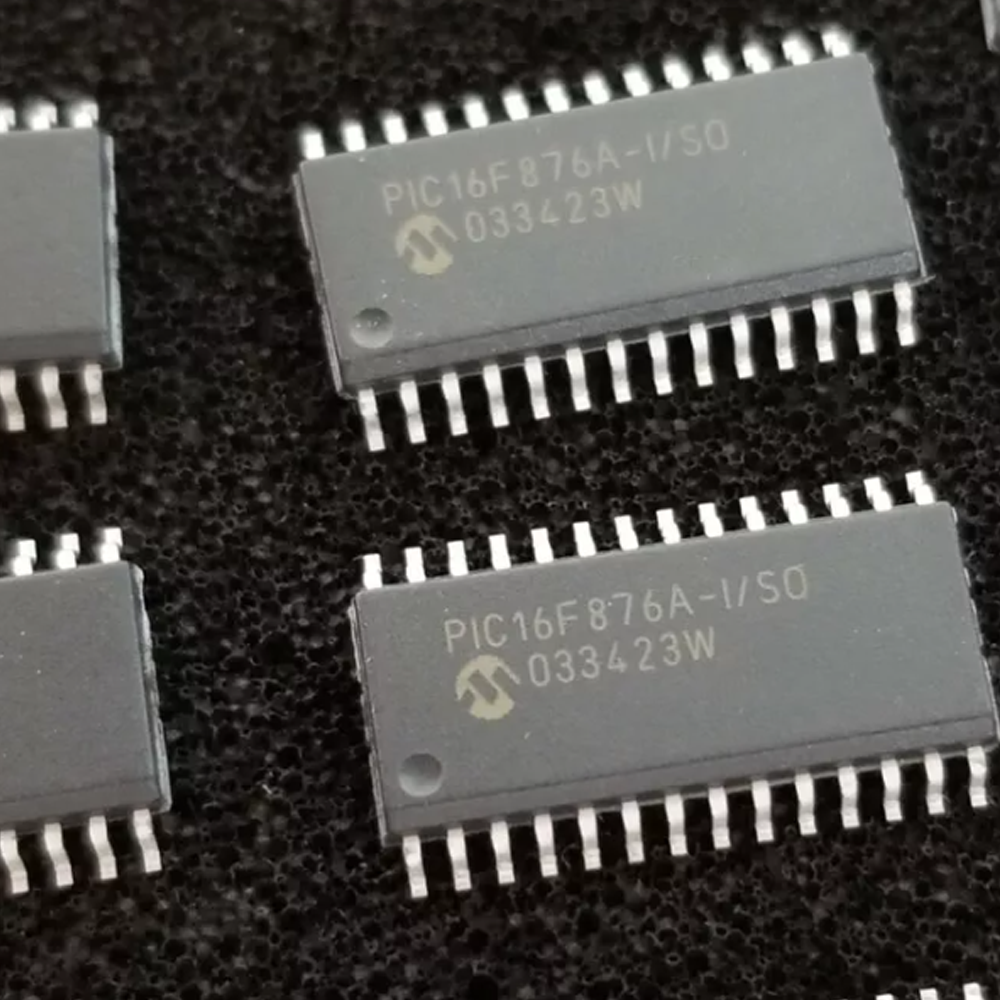

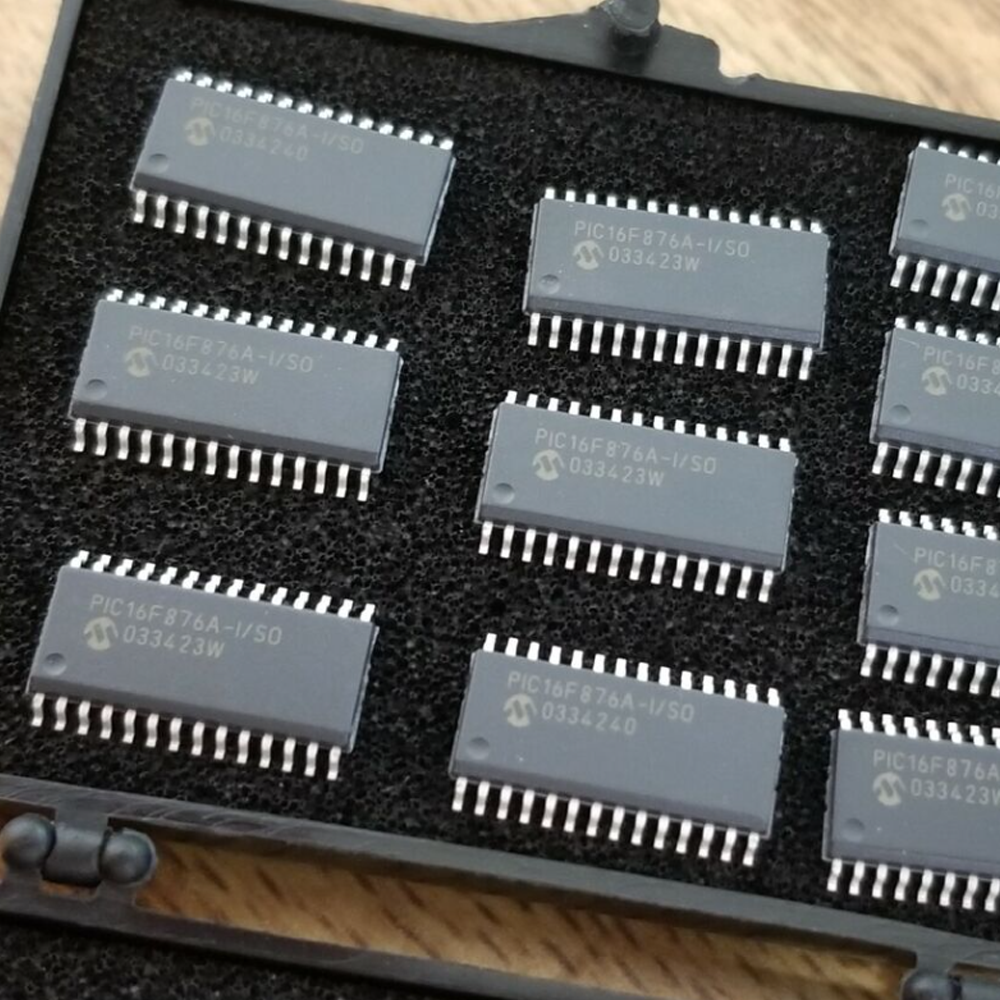

PIC16F876A Mikrodenetleyiciyi Özel Kılan Nedir?

Microchip Technology tarafından geliştirilen PIC16F876A, PIC16F ailesine ait popüler bir 8 bit mikrodenetleyicidir. Sağlam özellikleri, maliyet etkinliği ve çok yönlülüğü onu birçok gömülü sistem tasarımı için tercih edilen bir seçenek haline getirmiştir. Peki bu mikrodenetleyiciyi piyasadaki diğerlerinden ayıran tam olarak nedir?

Bir Bakışta Temel Özellikler:

• 8K word Flash Program Belleği
• 368 bayt Veri Belleği (RAM)
• 256 bayt EEPROM Veri Belleği
• 14 bit genişliğinde talimatlar
• 35 tek kelimelik talimat
• 20 MHz'e kadar çalışma
• 8 bit ve 16 bit Zamanlayıcılar
• 10 bit Analog-Dijital Dönüştürücü (A/D)
• SPI ve I²C ile Senkron Seri Bağlantı Noktası (SSP)

Bu özelliklerin her birine daha derinlemesine bakalım ve mikrodenetleyicinin işlevselliğine ve çok yönlülüğüne nasıl katkıda bulunduklarını keşfedelim.

PIC16F876A Mikrodenetleyici Mimarisi Nedir?

PIC16F876A, program ve veri belleğini ayıran Harvard mimarisine dayanmaktadır. Bu ayrım, diğer birçok mikrodenetleyicide kullanılan von Neumann mimarisine kıyasla daha yüksek performans ve güvenlik sağlar.

Görüntü işlenemiyor

Şekil 1: PIC16F876A mimarisinin basitleştirilmiş blok diyagramıHarvard mimarisi hem program hem de veri belleğine eşzamanlı erişim sağlayarak talimatların daha hızlı yürütülmesini sağlar. Bu tasarım özellikle işlem hızı ve verimliliğin çok önemli olduğu gömülü sistemler için faydalıdır.

PIC16F876A'nın Bellek Organizasyonu Nasıl Çalışır?

PIC16F876A, çok yönlülüğüne ve performansına katkıda bulunan etkileyici bir bellek yapılandırmasına sahiptir. Bu mikrodenetleyicide bulunan farklı bellek türlerini inceleyelim:

1. Program Belleği: PIC16F876A, 8K kelimelik Flash program belleğine sahiptir. Bu uçucu olmayan bellek, program talimatlarını saklar ve kolayca yeniden programlanabilir, bu da onu geliştirme ve prototipleme için ideal hale getirir.
2. Veri Belleği (RAM): 368 baytlık veri belleği ile PIC16F876A, program yürütme sırasında değişkenleri ve geçici verileri depolamak için geniş bir alan sağlar.
3. EEPROM Veri Belleği: 256 baytlık EEPROM (Elektrikle Silinebilir Programlanabilir Salt Okunur Bellek), güç kesildiğinde bile devam etmesi gereken verilerin uzun süreli depolanmasına olanak tanır.

Bu iyi dengelenmiş bellek yapılandırması, geliştiricilerin kaynakları verimli bir şekilde kullanırken karmaşık uygulamalar oluşturmasına olanak tanır.

PIC16F876A'nın I/O Yetenekleri Nelerdir?

PIC16F876A'nın öne çıkan özelliklerinden biri de güçlü giriş/çıkış (I/O) yetenekleridir. Mikrodenetleyici şunları sağlar:

• 22 I/O pini
• Üç bağlantı noktası (PORT A, PORT B ve PORT C)
• Her pin giriş veya çıkış olarak programlanabilir

Bu G/Ç özellikleri, PIC16F876A'nın çok çeşitli harici cihazlar ve sensörler ile arayüz oluşturmasını sağlayarak basit LED kontrolünden karmaşık veri toplama sistemlerine kadar çeşitli uygulamalar için uygun hale getirir.

PIC16F876A'da Analog-Dijital Dönüştürücü Nasıl Çalışır?

PIC16F876A, analog sinyalleri dijital değerlere dönüştürebilen güçlü bir 10-bit Analog-Dijital Dönüştürücü (ADC) içerir. Bu özellik, analog sensörlerle arayüz oluşturmak ve gerçek dünya sinyallerini işlemek için çok önemlidir.ADC hakkında önemli noktalar:

• 10 bit çözünürlük
• 5 giriş kanalı
• Programlanabilir alım süresi
• Saniyede 50k örneğe kadar dönüştürme hızı

ADC, PIC16F876A'nın çok çeşitli analog girişleri işlemesini sağlayarak onu sıcaklık algılama, ışık algılama ve voltaj izleme gibi uygulamalar için uygun hale getirir.

PIC16F876A'da Hangi Zamanlayıcılar Mevcuttur?

Zamanlayıcılar mikrodenetleyicilerin temel bileşenleridir ve PIC16F876A bu açıdan hayal kırıklığına uğratmaz. Şunları sunar:

1. Zamanlayıcı0: 8-bit programlanabilir prescaler ile 8-bit zamanlayıcı/sayıcı
2. Zamanlayıcı1: 16 bitlik bir zamanlayıcı/sayıcı
3. Zamanlayıcı2: Programlanabilir prescaler ve postscaler ile 8 bit zamanlayıcı

Bu zamanlayıcılar, hassas gecikmeler oluşturmak, zaman aralıklarını ölçmek ve motor kontrolü veya LED karartma için PWM sinyalleri oluşturmak gibi çeşitli amaçlar için kullanılabilir.

PIC16F876A Seri İletişimi Nasıl Destekler?

Seri iletişim birçok gömülü sistem için çok önemli bir özelliktir ve PIC16F876A, Senkron Seri Port (SSP) modülü aracılığıyla sağlam destek sağlar. Bu modül iki popüler seri iletişim protokolünü destekler:

1. SPI (Seri Çevresel Arayüz): Yüksek hızlı, tam çift yönlü, senkron seri iletişim protokolü.
2. I²C (Entegre Devreler Arası): Birden fazla cihazı bağlamak için iki telli, çift yönlü bir seri veri yolu.

Bu protokoller PIC16F876A'nın sensörler, ekranlar ve diğer mikrodenetleyiciler de dahil olmak üzere çok çeşitli harici cihazlarla iletişim kurmasını sağlar.

PIC16F876A'nın Çalışma Voltaj Aralığı Nedir?

PIC16F876A geniş bir voltaj aralığında çalışacak şekilde tasarlanmıştır, bu da onu çeşitli güç kaynağı konfigürasyonları için uygun hale getirir:

• Çalışma gerilimi: 2.0V ila 5.5V
• Tipik çalışma gerilimi: 5V

Çalışma voltajındaki bu esneklik, PIC16F876A'nın hem pille hem de şebekeyle çalışan uygulamalarda kullanılmasına olanak tanıyarak farklı tasarım senaryolarında çok yönlülüğüne katkıda bulunur.

PIC16F876A Mikrodenetleyici Nasıl Programlanır?

PIC16F876A'nın programlanması, çeşitli araçlar ve diller kullanılarak gerçekleştirilebilen basit bir işlemdir. İşte programlama sürecine genel bir bakış:

1. Bir programlama dili seçin: PIC mikrodenetleyicileri için en yaygın diller Assembly ve C'dir.
2. Bir geliştirme ortamı seçin: Microchip'in MPLAB X IDE'si PIC geliştirme için popüler bir seçimdir.
3. Kodunuzu yazın: Seçtiğiniz dili ve IDE'yi kullanarak uygulamanızı geliştirin.
4. Kodu derleyin: Kaynak kodunuzu mikrodenetleyicinin anlayabileceği makine koduna dönüştürün.
5. Bir programcı kullanın: Derlenen kodu PIC16F876A'nın program belleğine aktarmak için bir donanım programlayıcı kullanın.

Yeni başlayanlar için Microchip, programlama sürecini basitleştiren ve PIC16F876A ile uygulamalı deneyim sağlayan çeşitli başlangıç kitleri ve geliştirme kartları sunar.

PIC16F876A'nın Bazı Popüler Uygulamaları Nelerdir?

PIC16F876A'nın çok yönlülüğü ve sağlam özellikleri, onu çeşitli endüstrilerdeki çok çeşitli uygulamalar için uygun hale getirir. Bazı popüler kullanımlar şunlardır:

• Ev otomasyon sistemleri
• Endüstriyel kontrol ve izleme
• Otomotiv elektroniği
• Tüketici elektroniği
• Tıbbi cihazlar
• Eğitim projeleri ve prototipleme

İşlem gücü, bellek ve I/O özelliklerinin birleşimi, geliştiricilerin maliyet etkinliğini korurken sofistike gömülü sistemler oluşturmasına olanak tanır.

Sonuç: Bir Sonraki Projeniz İçin Neden PIC16F876A'yı Seçmelisiniz?

PIC16F876A mikrodenetleyici, onu birçok gömülü sistem tasarımı için mükemmel bir seçim haline getiren çekici bir özellik paketi sunar. Temel güçlü yönleri şunlardır:

• 20 MHz'e kadar çalışma ile sağlam işleme yetenekleri
• Flash, RAM ve EEPROM ile çok yönlü bellek yapılandırması
• Programlanabilir 22 pin ile güçlü I/O özellikleri
• Hassas analog ölçümler için 10 bit ADC
• Doğru zamanlama ve PWM üretimi için çoklu zamanlayıcı modülleri
• Popüler seri iletişim protokolleri için destek (SPI ve I²C)
• Esnek güç kaynağı seçenekleri için geniş çalışma voltajı aralığı
• Kapsamlı geliştirme araçları ve topluluk desteği

İster kişisel bir proje üzerinde çalışan bir hobici ister ticari bir ürün tasarlayan profesyonel bir mühendis olun, PIC16F876A fikirlerinizi hayata geçirmek için gereken performansı, esnekliği ve güvenilirliği sağlar.

Anahtar Çıkarımlar:

• PIC16F876A, Harvard mimarisine dayanan çok yönlü bir 8-bit mikrodenetleyicidir.
• 8K kelime Flash program belleği, 368 bayt RAM ve 256 bayt EEPROM sunar.
• Mikrodenetleyici, harici cihazlar ve sensörlerle arayüz oluşturmak için 22 I/O pini ve 10 bit ADC'ye sahiptir.
• Çoklu zamanlayıcı modülleri ve seri iletişim desteği yeteneklerini artırır.
• Programlama, MPLAB X IDE gibi araçlarla Assembly veya C dili kullanılarak yapılabilir.
• PIC16F876A, çeşitli endüstrilerdeki geniş bir uygulama yelpazesi için uygundur.

PIC16F876A'nın temel özelliklerini ve yeteneklerini anlayarak, bir sonraki projenizde bu güçlü mikrodenetleyiciden yararlanmak için artık daha donanımlısınız. İster basit bir LED denetleyicisi ister karmaşık bir endüstriyel otomasyon sistemi kuruyor olun, PIC16F876A fikirlerinizi hayata geçirmek için ihtiyacınız olan temeli sağlar.
