概要

LX34070T ICチップはMicrochip Technology社が開発した先進的な集積回路で、高速な誘導型位置検出機能を提供するように設計されています。電気自動車（EV）モータ制御システムへの応用で注目されるこのチップは、革新的なPCBベースの誘導型センシング技術を活用し、正確で信頼性の高い性能を実現します。このICチップは、半導体技術における現代の進歩の一例であり、1950年代後半に集積回路が誕生して以来、絶え間ない進化を遂げてきたことを浮き彫りにしています。集積回路（IC）は、ジャック・キルビーやロバート・ノイスのようなパイオニアによる基礎的研究が世界の半導体市場の舞台を整え、エレクトロニクス産業に革命をもたらした。1958年にテキサス・インスツルメンツでキルビーが初めてICを実用化し、その後フェアチャイルドセミコンダクターでノイスが貢献したことで、技術のパラダイムシフトが起こり、小型で強力な電子機器の開発が可能になった。今日、IC市場は、人工知能（AI）や電気通信などの最新アプリケーションの需要を満たすチップ設計とパッケージングにおける継続的な技術革新に牽引され、拡大を続けている。LX34070T ICチップは、堅牢な設計と多彩な仕様が特徴で、高速・高精度アプリケーションに適しています。4.5～5.5ボルトの電源範囲で動作し、14ピンTSSOPパッケージに収められ、-40～+150度の広い温度範囲で確実に機能するように設計されています。この汎用性により、耐久性と精度が最優先される車載および産業用環境での適用が保証されます。このチップの差動測定技術と浮遊磁界を除去する能力は、特にEVシステムに典型的なノイズの多い環境など、厳しい条件下での性能を高めている。市場での入手可能性に関しては、LX34070T-H/STは様々な販売代理店を通じて入手可能であり、業界の需要に確実に応えています。AEC-Q100規格に基づく認証は、長期使用に対する信頼性と安全性を裏付けています。このチップの設計と製造工程は、フォトリソグラフィ、エッチング、イオン注入など、高性能で信頼性の高い集積回路を実現するための複数の工程を含む、半導体製造の複雑で精密な性質を例証しています。全体として、LX34070T ICチップは、IC発明の黎明期から今日の洗練された高速チップに至るまでの半導体技術の著しい進歩を反映しています。これは、特に電気自動車やAIのような新興分野において、将来の技術的ブレークスルーを推進するための継続的な技術革新と業界リーダー間の協力の重要性を強調している。

歴史

集積回路（IC）の開発は、エレクトロニクスの歴史において重要なマイルストーンとなった。マイクロチップとしても知られるICの発明は、この業界の何人かの重要人物に起因している。1958年9月12日、テキサス・インスツルメンツのエンジニアであったジャック・キルビーは、初めて動作するICのデモンストレーションに成功した。この発明はエレクトロニクス業界に革命をもたらし、今日の携帯電話やコンピューターの普及に道を開いた。

.キルビーはその功績により、2000年にノーベル物理学賞を受賞した。その多大な貢献にもかかわらず、キルビーは技術史の中では比較的地味な存在であり続け、日常生活に影響を与えたという点で、トーマス・エジソンやヘンリー・フォードといった他の偉大なアメリカ人革新者としばしば比較された。同時期、フェアチャイルド・セミコンダクターのロバート・ノイスも同様の技術を開発していた。1959年、キルビーとノイスの両社はICに関する特許出願で発明者として認められ、法廷闘争に発展し、最終的にフェアチャイルドとテキサス・インスツルメンツの間でクロスライセンス契約が結ばれた。この契約は、現在では年間$1兆ドルを超える情報技術の世界市場を確立する上で極めて重要なものであった。ICの進化は、さまざまな企業や研究者の多大な貢献によって続けられた。IBMによる半導体用銅配線の導入は画期的な開発であり、半導体技術に新時代をもたらした。半導体産業は、特にチップのパッケージングにおいて、より小さく、より速く、より効率的なデバ イスへの要求に後押しされ、絶え間ない進歩を遂げてきました。最近のイノベーションには、SKハイニックスによる米国での先進的パッケージング製造とAI製品の研究開発施設への投資が含まれる。2024年4月3日に発表されたインディアナ州ウェストラファイエットの$38億7,000万プロジェクトは、AIサプライチェーンにおける技術革新を推進し、同地域で1,000人以上の雇用を創出することを目的としている。この開発は、現代のエレクトロニクスにおけるIC技術の継続的な重要性と、人工知能のような新しく出現する技術におけるその役割の拡大を強調している。このように、ICの歴史は、業界のリーダーたちの絶え間ない革新と協力によって刻まれ、将来の技術的飛躍の舞台となっている。

仕様

LX34070T ICチップの開発は、設計するデバイスのタイプを決めることから始まります。選択肢には、集積回路（IC）、ASIC、FPGA、SoCなどがあります。通信機器やネットワーク機器などの高速アプリケーションには、小型で強力な性能を持つ特定用途向け集積回路（ASIC）が最適な場合が多い。

.逆に、複数のタスクを最小限のオーバーヘッドで実行する必要のある、より柔軟なアプリケーションには、FPGAの方が適しているかもしれない。デバイスのタイプが決まったら、仕様を定義する。重要なデータポイントには、ターゲット市場、希望性能、電力目標、インターフェイスIP要件、ユースケースなどが含まれます。こ れ ら の イ ン プ ッ ト は、 チ ッ プの仕様お よ びアーキ テ ク チ ャ開発の基礎と な り ます。消費電力要件は、パワードメイン、ダイナミック電圧・周波数スケーリング、パワーモードなどの側面をカバーする非常に詳細なものでなければなりません。さらに、ダイサイズ、ピン数、IP コンフィギュレーションのフリーズ、カスタム IP 要件などの要素も指定する必要があります。物理設計に関しては、ダイサイズの見積もり、電力要件、パッケージ設計オプションなどの指標が分析されます。設計プロセスには、フロアプランニング、RTL分割、合成、スタティックタイミング解析、クロックツリー合成（CTS）が含まれる。設計者は配線、CTS、タイミング違反も最適化します。消費電力、プロセスばらつき、コア性能、テスト時間短縮を考慮し、フォーマル検証、フィジカル検証、ノイズ検証が行われる。レイアウト段階では、コンポーネントの寸法は通常、10分の1ミリメートルまたは100分の1インチで示される。例えば、メートル法の2520コンポーネントの寸法は2.5mm×2.0mmで、これはインペリアル法では0.10インチ×0.08インチに相当する。例外は、特に最小の長方形の受動部品サイズには存在する。例えば、一部のメーカーは0.25mm×0.125mmのメートル法の0201コンポーネントを開発していますが、0.4mm×0.2mmのパッケージにはすでにインペリアル法の01005という名称が使われています。このように小型化が進むと、製造性や信頼性の面で課題が生じる可能性があります。

デザインの特徴

LX34070T ICチップはPCBベースの誘導型位置検出技術を採用しており、一次コイルを使用してAC磁界を発生させ、2つの二次コイルと結合します。小さな金属ターゲット物体がこの磁場を乱すと、それぞれの2次コイルが異なる電圧を受信します。これらの電圧の比は、絶対位置を計算するために使用され、EVモーター制御のようなアプリケーションに重要な高速かつ低遅延の利点を提供します。

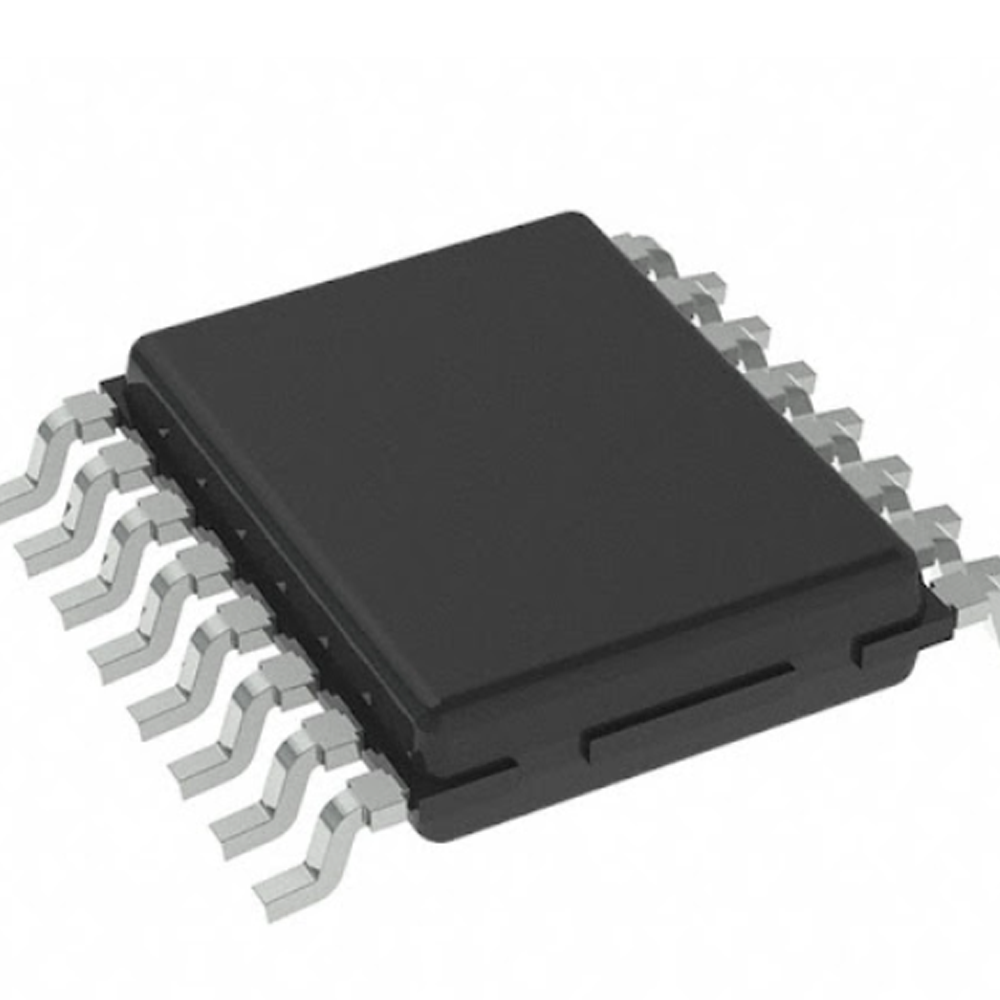

.従来のトランスベースの磁気巻線とコイル構造の代わりに基板トレースを利用することで、LX34070Tは無視できるサイズと質量を達成し、精度を大幅に向上させました。この方法により、性能は絶対的な磁石の強さではなく、差分測定に依存することになります。さらに、このデバイスは、電気自動車（EV）環境で大きな懸念となる浮遊磁界を積極的に除去することで、堅牢性を高めています。LX34070Tは4.5～5.5ボルトの電源範囲で動作し、18ボルトまでの保護機能を備えています。14ピンTSSOPパッケージで、-40～+150℃の広い温度範囲で動作します。この堅牢な設計により、精度と信頼性が重要な車載および産業用アプリケーションに適しています。10年以上前に初めて導入されたMicrochip社の誘導型センシング技術は、様々な車載および産業用途での大量生産で実証されています。LX34070Tはこの伝統を引き継ぎ、要求の厳しい環境で必要とされる高速・低レイテンシ性能を維持しながら、簡素化された低コストのパッケージング ソリューションを最新のアプリケーションに提供します。

アプリケーション

LX34070誘導型位置センサーは、電気自動車（EV）アプリケーション向けにモーター制御ソリューションを強化するために設計されており、従来の磁気レゾルバやリニア電圧差動トランスデューサー（LVDT）と比較して次のような大きな利点があります。

.その主な利点の一つは、システム全体のコストを削減しながら、厳しい安全要件を満たす、より軽量、小型で信頼性の高いモーター制御システムを構築できることです。このセンサの機能は、自動車のDCモータ、大電流、ソレノイドに典型的なノイズ環境での動作に最適化されています。Microchip社のLX34070 ICは、差動出力、高速サンプルレート、ASIL-C（Automotive Safety Integrity Level-C）分類におけるISO 26262準拠の機能安全対応設計を特長とし、EVモータ制御アプリケーション向けに設計されています。このセンサを8ビットAVR®およびPIC®マイクロコントローラ、32ビットマイクロコントローラ、dsPIC®デジタルシグナルコントローラなど、ファンクションセーフティ対応の他のMicrochip製デバイスと組み合わせることで、設計者はEVモータ制御設計をさらに効率化できます。LX34070は誘導型センシング技術を利用することで、高価な磁石や重いトランスを使用する必要がなく、シンプルでコンパクトなプリント回路基板（PCB）に統合できます。この結果、EVモーター制御やその他の高速・低遅延アプリケーション向けに、よりコスト効率に優れ、簡素化されたパッケージング・ソリューションが実現します。AEC-Q100グレード0認証、1次コイル駆動用内蔵発振器、自動利得制御などのセンサーの特長により、大きなターゲットエアギャップでの分解能をさらに最大化し、18Vまでの保護で広い入力範囲を確保します。

製造業

LX34070T ICチップの製造には、半導体デバイス製造として知られる複雑な工程が含まれます。この工程は、コンピューター・プロセッサー、マイクロコントローラー、NANDフラッシュやDRAMなどのメモリー・チップなどの部品を含む集積回路（IC）の製造に不可欠です。

.製造プロセスには、フォトリソグラフィ、熱酸化、薄膜堆積、イオン注入、エッチングなど複数の工程があり、ウェハー上に電子回路が段階的に形成される。これらのウェハは通常、純粋な単結晶シリコンで構成されているが、特殊な用途では化合物半導体が使用されることもある。

ウェハー処理

初期段階では、ウェハー加工またはFEOL（フロント・エンド・オブ・ライン）加工が行われ、シリコンに直接トランジスタが形成される。シリコン・ウェハーは、Czochralskiプロセスを用いて単結晶の円筒形インゴットに成長され、その後、厚さ約0.75mmのウェハーにスライスされる。これらのウェハーは、高度に規則的で平坦な表面を得るために研磨される。

.製造中、ウェハはロットにまとめられ、FOUP（フロント・オープニング・ユニファイド・ポッド）やSMIF（スタンダード・メカニカル・インターフェース）などのウェハ・キャリアを使用して製造工場内に搬送される。処理工程は一般的に、成膜、除去、パターニング、電気特性の変更の4つに分類される。

フォトリソグラフィーとエッチング

主にフォトリソグラフィによって達成されるパターニングは、ウェハ上のデバイスデザインを定義する。ウェハはフォトレジストでコーティングされ、短波長光を使用してマスク画像に露光されます。その後、露光された領域は現像され、ウェハの一部はイオン注入やレイヤー蒸着などのさらなる処理が可能な状態になります。

.エッチングにはウェットエッチングとドライエッチングがあり、ウェーハ表面から材料を除去して必要なパターンを形成する。歴史的には、ウェットエッチングが一般的でしたが、その精度とより微細なパターンを作成する能力のために、大部分がドライエッチング技術に取って代わられました。

パッケージングとテスト

ダイが機能テストされた後、パッケージングではダイをマウントし、極小のボンドワイヤーを使ってボンドパッドをピンに接続し、ダイを封止する。最新のプロセスでは、はんだめっきされた銅製のリードフレームに接続された金ワイヤーを使用して、専用の機械がワイヤー取り付けを処理します。

.パッケージングに続いて、チップは機能と性能を確認するための「最終テスト」を受けるが、これには多くの場合、X線画像や自動テスト装置が使用される。製造装置はASML、アプライドマテリアルズ、東京エレクトロン、ラムリサーチなどの企業によって製造され、テストソフトウェアはテスト時間とコストを削減するために最適化されている。

フィーチャーサイズと前進

フィーチャサイズ（線幅）は半導体製造において重要なパラメータであり、パターン化できる最小の線の幅を決定する。先端プロセスでは、超高純度シリコン層を成長させるためにエピタキシーなどの方法を採用し、電子移動度を高めるためにシリコン-ゲルマニウム蒸着などの技術を導入している。

.

比較

前工程が完了すると、LX34070T ICチップを含む半導体デバイスやチップは、さまざまな電気的テストを受け、正常に機能するかどうか判断されます。ウェハ上のデバイスのうち、正常に動作することが確認された割合が歩留まりと呼ばれる。メーカーは通常、歩留まりを秘密にしていますが、歩留まりは30%と低い場合があります。これは、ウェハー上のチップのうち30%だけが意図したとおりに動作することを意味します。

.歩留まりの推定には、マーフィーのモデル、ポアソンのモデル、二項モデル、ムーアのモデル、シードのモデルなど、いくつかのモデルが用いられる。これらのモデルは、ウェハ全体の欠陥チップの分布を考慮したもので、エッジに集中した欠陥から均一に広がった欠陥、あるいはクラスター化した欠陥まで様々である。単一チップ上に多数の部品が集積されているため、いくつかの利点があり、ICはエレクトロニクス産業において極めて重要な技術となっている。ダイオードやトランジスタなどの能動部品は、信号増幅やスイッチングなどの機能を可能にし、抵抗やコンデンサなどの受動部品は、適切な信号整形や電力貯蔵を保証する。ICの最も大きな利点のひとつは小型化であり、これによって複雑なシステムをコンパクトなフォーム・ファクターで構築できるようになり、日常生活における先端技術の普及につながる。この小型化により、機器の密度が向上し、部品間の通信長が短縮されるため、動作の高速化や消費電力の低減につながる。製造面では、シリコン・ウェハーの準備、イオン注入、拡散、フォトリソグラフィー、酸化、化学気相成長、メタライゼーション、パッケージングなど、複数の工程が含まれる。IC内のコンポーネントの正確なマッチングにより、一貫した性能が保証され、これはアナログ信号処理など正確な電圧・電流レベルを必要とするアプリケーションに不可欠です。LX34070T ICチップは、これらの進歩の恩恵を受け、高い性能と信頼性を実現しています。枚葉処理、バッチ処理などの製造技術の違いも、ICの歩留まりと性能に影響を与えます。枚葉プロセスでは、LX34070Tのような高度なICにとって重要な制御性と均一性が向上する傾向があります。また、歩留まりは製造設備の設計や運用にも影響されることがあり、高品質なICを製造する上でプロセス制御と最適化が重要であることを浮き彫りにしています。

ユーザーガイド

設計プロセス

チップの設計が完了したら、次はそれをテストする番です。これを検証と妥当性確認（V&V）と呼びます。V&Vでは、さまざまなエミュレーション・プラットフォームやシミュレーション・プラットフォームを使ってチップをテストし、すべての要件を満たし、正しく機能することを確認します。設計に誤りがあれば、開発のこの段階で明らかになります。バリデーションはまた、最初に製造された数個のプロトタイプの機能的な正しさを確認するのにも役立ちます。最後に、物理レイアウト設計の製作です。チップが設計され、検証された後、.GDSファイルがファウンドリに送られ、製造されます。

.

チップ設計フロー

機能的デザイン

プロセスの次のステップは機能設計である。これは、チップの機能と動作を定義することです。これには、システム要件のハイレベルな記述の作成と、それらの要件を満たすために必要なアルゴリズムとデータフローの設計が含まれます。この段階の目標は、設計プロセスの残りの青写真として使用できる機能仕様を作成することです。

.

ロジック・デザイン

この段階では、機能設計段階で定義された機能を実装するために必要なデジタル論理回路を作成します。この段階では、ハードウェア記述言語（HDL）を使用して論理設計を作成し、シミュレーションを使用して設計の正しさを検証します。

.

回路設計

要件を設定した後のチップ設計の次のステップは、コストや消費電力などを最小限に抑えながら、要件を満たすアーキテクチャを作成することです。チップ設計の初期段階では、RISC（縮小命令セットコンピュータ）かCISC（複合命令セットコンピュータ）の選択、必要なALU（算術論理演算ユニット）の数の決定、パイプラインの構造と数の決定、キャッシュサイズの選択など、設計者はアーキテクチャに関する重要な決定を行います。これらの選択は、残りの設計プロセスの基礎を形成するため、設計者は各側面を慎重に評価し、それがチップ全体の効率と性能にどのような影響を与えるかを検討することが極めて重要です。これらの決定は、チップの使用目的と定義された要件に基づいて行われ、最終的な目標は、消費電力とコストを最小限に抑えながら、効率的で効果的な設計を行うことです。

.

試験と製造

工場では、小さなプローブをチップに押し当てる電子テスターを使って、ウェハ上のチップをテストする。この機械は、不良チップに一滴の染料で印をつける。現在のところ、ウェハー・テスト・データ（結果）が中央コンピュータ・データベースに記録され、チップが "ビン詰め "されていれば、電子染料によるマーキングは可能である。

.パッケージとテスト・オプションには、パッケージ設計とシミュレーション、プロトタイプ製作サポート、製造サポート、カスタマー・サポート、テスター・ハードウェア設計、電気テスト、シリコン・デバッグなど、それぞれに複雑な作業が伴う。

今後の展開

チップ設計の未来は、より高い性能、より低い消費電力、より多くの機能を可能にする技術の進歩によって、刺激的で急速に進化しています。

.次世代チップセットは、特に人工知能（AI）や機械学習（ML）の分野において、新時代のソリューションを促進する上で極めて重要である。これらのテクノロジーは、高度なチップセットが提供できる大きな計算能力を必要とする。AIとMLのアプリケーションは、自律走行車、個別化医療ソリューション、高度なロボット工学など、さまざまな業界に及んでいる。次世代チップセットが影響を及ぼすもうひとつの主要分野は、モノのインターネット（IoT）分野だ。コネクテッドデバイスの普及に伴い、さまざまなデバイス間での通信やデータ処理を可能にする、強力でエネルギー効率に優れ、コスト効率の高いチップセットが求められている。さらに、次世代チップセットによって推進される5Gネットワークの進歩は、高速で低遅延の接続性を実現し、仮想現実、拡張現実、遠隔手術などの分野で新たな可能性を引き出すと期待されています。具体的な産業アプリケーションとしては、高帯域幅メモリー（HBM）チップの大手メーカーであるSK hynix Inc.が、AI製品のための高度なパッケージング製造と研究開発施設の開発に積極的に投資している。インディアナ州でのイニシアチブは、AIサプライチェーンにおけるイノベーションを推進し、サプライチェーンの強靭性を強化すると同時に、同地域で1000人以上の新規雇用を創出することを目的としている。この投資は、異種集積により集積度と性能を向上させるアドバンスト・パッケージングが半導体技術の将来において重要であることを強調するものです。さらに、SKハイニックスはパデュー大学などの学術機関と協力し、先端パッケージングと異種集積に焦点を当てた研究開発プロジェクトを展開している。また、パデュー大学やアイビー・テック・コミュニティー・カレッジと提携し、研修プログラムや学際的な学位カリキュラムを開発することで、ハイテク人材の育成を目指している。先進的なチップ設計とパッケージング技術の統合は、エレクトロニクスの進化において重要な役割を果たし続け、さまざまな産業でより革新的なソリューションを可能にするでしょう。これらの技術が進歩するにつれて、チップ設計とそれが可能にするソリューションのさらなるエキサイティングな発展が予想され、半導体産業とその先の未来を形作ることになるでしょう。
