CMOS 4000 シリーズ

抽出する

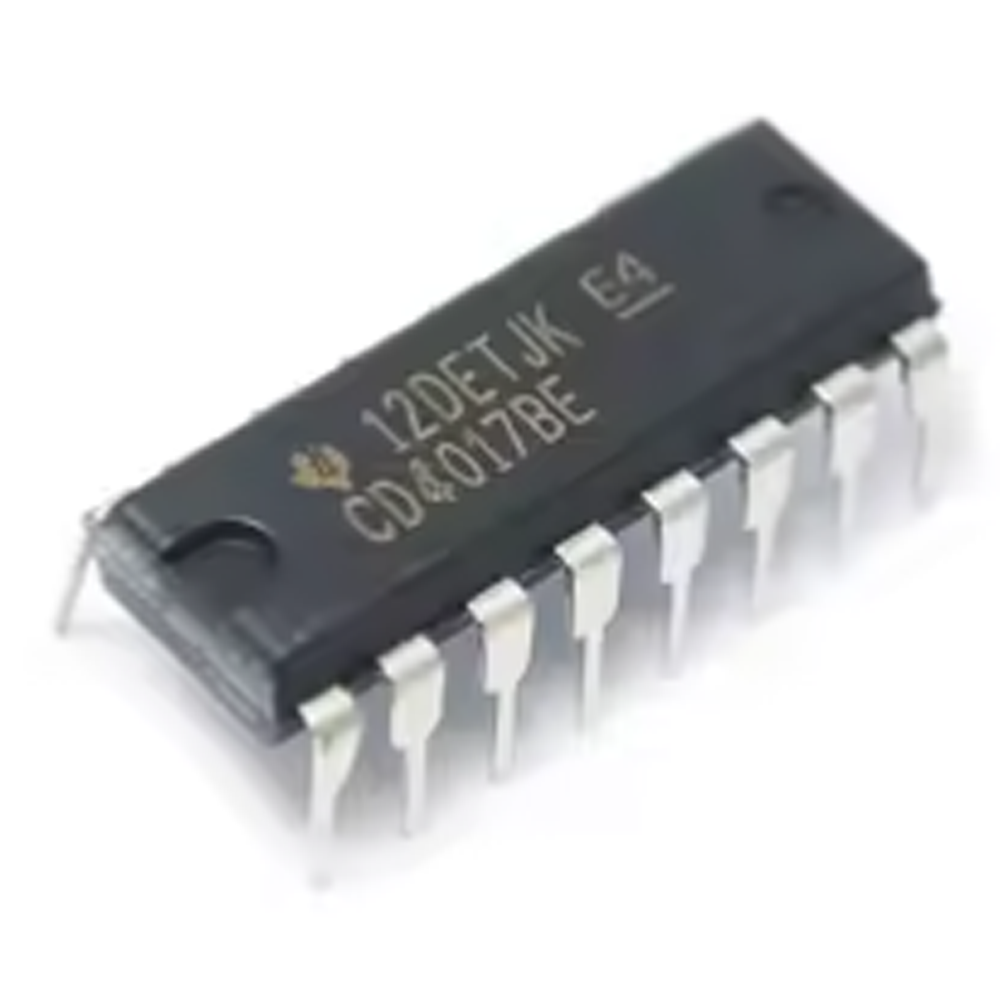

CMOS 4000シリーズは、相補型金属酸化膜半導体（CMOS）技術に基づく集積回路のファミリーです。

概要

CMOS 4000シリーズは、相補型金属酸化膜半導体（CMOS）技術に基づく集積回路ファミリーで、1968年に初めて発表されました。低消費電力、高ノイズ耐性、広い動作電圧範囲で知られる4000シリーズは、デジタル論理回路設計の礎となってきました。このシリーズには、ロジック・ゲート、フリップフロップ、カウンタ、アナログ・スイッチなどのさまざまな部品が含まれており、汎用性が高く、数多くの電子アプリケーションに適しています。トランジスタ・トランジスタ・ロジック（TTL）と比較して、CMOSテクノロジーは、特にバッテリー駆動や高ノイズ環境において明確な利点を提供します。CMOS 4000シリーズの最も大きな特長の1つは、一般的に3～15Vという広い電源電圧範囲であり、性能に大きな影響を与えることなく、さまざまなアプリケーションに柔軟に対応することができます。これらのデバイスの高入力インピーダンスは、接続回路との干渉を最小限に抑えますが、電気ノイズによる不安定な動作を防ぐために、未使用の入力をすべて電源電圧に接続する必要があります。標準的なデバイスは一般的に5MHzの周波数を超えるように設計されていないため、動作速度には制限がありますが、スタンバイ消費電流が低いため、CMOS 4000シリーズは特にエネルギー効率の高い設計に適しています。最近の半導体技術の進歩により、CMOSデバイスの能力はさらに向上しています。垂直積層ゲート・オールアラウンド（GAA）Siナノワイヤー・トランジスタや高移動度チャネル材料の集積化などの技術革新により、最新のCMOS回路の性能と効率が向上しています。これらの開発により、CMOS技術の潜在的な用途が拡大し、高度なコンピューティングやフレキシブル・エレクトロニクスなどの分野にまで広がっています。CMOS 4000シリーズの遺産は深く、電子部品の小型化と集積化の基準を打ち立てた。このシリーズは、マイクロコントローラやマイクロプロセッサの進化に影響を与え、その影響は現代の半導体技術に顕著に表れている。初期の制約やTTLベースの設計との競合にもかかわらず、CMOS 4000シリーズはデジタル・エレクトロニクスの進歩において極めて重要な要素であり続け、現代のコンピューティングや電子システムの進歩に大きく貢献しています。

仕様

4000シリーズCMOS（Complementary Metal-Oxide-Semiconductor）ファミリーは、TTL（Transistor-Transistor Logic）などの他のロジック・ファミリーとは異なるいくつかの重要な特性を備えています。これらの特性により、さまざまな電子アプリケーション、特に低消費電力と高いノイズ耐性を必要とするアプリケーションに適しています。4000シリーズCMOSデバイスの電源電圧範囲は、通常3～15Vと非常に広く、性能に大きな影響を与えることなく、ある程度の変動を許容します。

.これらのデバイスは入力インピーダンスが高いため、接続された回路に大きな影響を与えることはない。しかし、この高インピーダンスは、接続されていない入力が電気ノイズを拾いやすく、動作が不安定になったり、電源電流が増加したりすることを意味する。これを軽減するため、未使用の入力はすべて電源電圧（+Vsまたは0V）に接続する必要がある。CMOS技術の特筆すべき利点の1つは、スタンバイ消費電流が低いことであり、TTLデバイスよりも大幅に低い。しかし、CMOSデバイスの動作周波数が高くなると消費電力も高くなり、高周波ではTTLデバイスに匹敵するようになります。にもかかわらず、平均してCMOSデバイスの消費電力はTTLデバイスよりも低く、バッテリー駆動のアプリケーションに適しています。CMOS 4000シリーズには、動作速度に関する制限もあります。標準的な4000シリーズのCMOS ICは、一般的に5MHz以上の周波数では動作しないように設計されています。シリーズのより高度なICの中には、この控えめな周波数にさえ到達するのに苦労するものもあります。対照的に、TTLデバイスは一般的に伝搬遅延が短く、高いスイッチング周波数を必要とするアプリケーションに適しています。さらに、CMOS技術は、その相補的な設計により、より優れたノイズ耐性を提供します。この特性により、CMOSは電磁干渉を受けやすい環境に適している。しかし、初期のCMOSデバイスはガンマ線やその他の要因に敏感であったため、宇宙プロジェクトなどの特定のアプリケーションでは課題がありました。

一般家庭

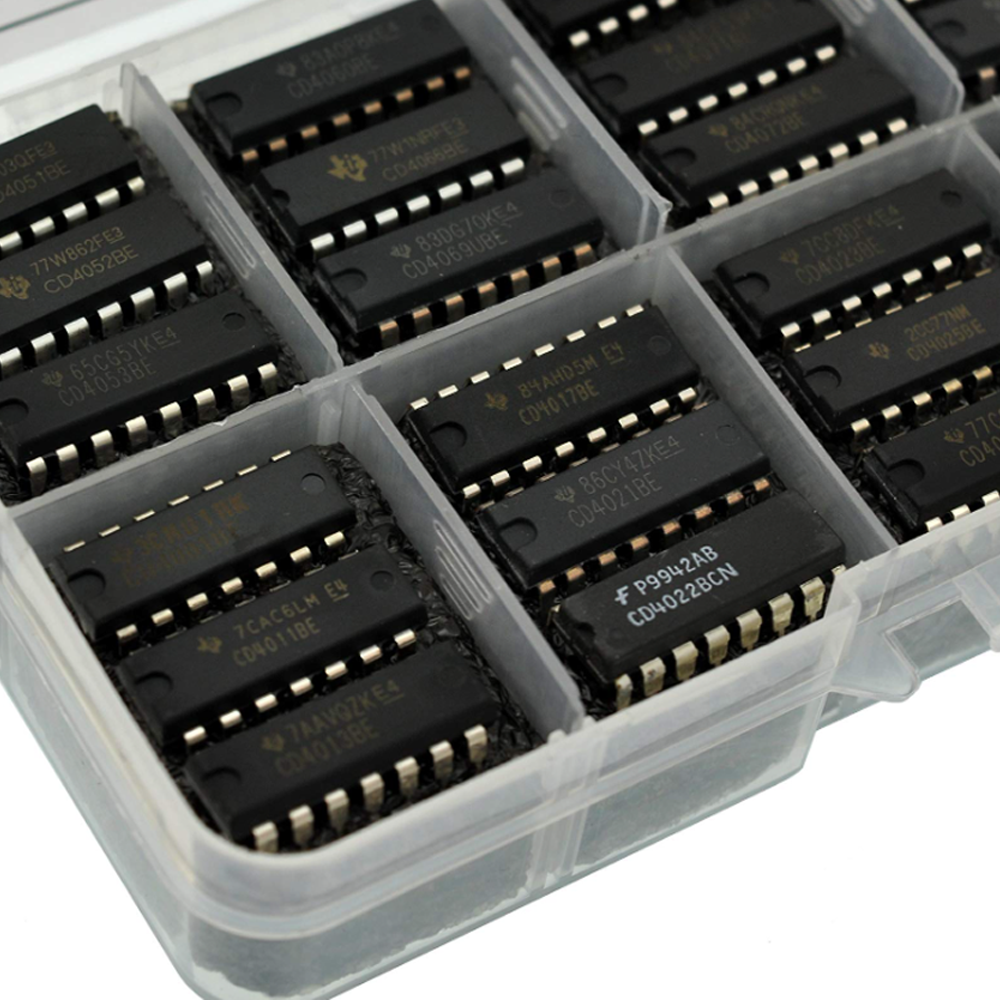

CMOS 4000シリーズはいくつかのサブファミリーに分類され、それぞれが特定の動作ニーズやアプリケーション要件に対応するように設計されています。この中で最も注目すべきファミリーは、4000B、74HC、および74ACサブファミリーです。

4000Bシリーズ

バッファード・シリーズとも呼ばれる4000Bシリーズは、オリジナルの4000Aシリーズの欠陥が深刻だったため、その改良版として1975年頃に登場した。

.4000Bシリーズの主な強化点は、直列に配線された3つの基本インバータを搭載したことで、70～90dBの典型的な線形電圧利得を実現している。これらのインバータの電圧伝達特性により、電源電圧（VDD）の3分の1以下の入力はロジック0として認識され、VDDの3分の2以上の入力はロジック1として認識されます。4000Bシリーズは3V～15Vの電源電圧範囲で動作し、最大周波数は5Vで2MHz、15Vで6MHzまで対応します。

74HCおよび74ACシリーズ

より高い動作周波数と異なる電圧範囲を必要とするアプリケーションには、74HCと74ACのサブファミリーが好まれることが多い。74HCシリーズは、2V～6Vの電源電圧に適しており、5Vで最大40MHzの動作が可能です。

.対照的に、74ACシリーズは5Vで100MHzという高い周波数を管理できる。これらのファミリーは、4000Bシリーズよりも性能が向上していますが、より厳しい電源条件を必要とします。

インターフェイス機能

CMOSファミリーの選択は、アプリケーションの特定の入出力要件にも依存します。例えば、4000Bシリーズは標準的なLS TTL入力を1つだけ駆動できますが、74HCシリーズとHCTシリーズは最大10入力、74ACシリーズとACTシリーズは最大60のLS TTL入力を駆動できます。

.この多用途性により、74シリーズは、TTLとCMOSの両技術を組み合わせることで、可能なアプリケーションの幅を広げ、最新のデジタル回路で人気の高い選択肢となっている。

スペシャル・ファミリー

74HCTや74ACTなどの特殊なサブファミリーは、TTL出力から直接駆動するように設計されており、この互換性が重要な特定のアプリケーションで使用されます。

.4000UBサブファミリーは、4000Bシリーズのバリエーションで、シンプルなバッファICとインバータICがあります。

アプリケーション

CMOS 4000シリーズ集積回路は、その汎用性、低消費電力、高い耐ノイズ性により、さまざまなアプリケーションに採用されています。これらのデバイスは、単純なゲートから複雑なシステムに至るまで、幅広いデジタル論理回路の構築に極めて重要です。

デジタル論理回路

CMOS 4000シリーズICは、デジタル・ロジック回路を構築する上で基本となるICです。インバータ、バッファ、ANDゲート、ORゲート、フリップフロップなどの基本部品が含まれており、より大規模で複雑な回路を構築する際に不可欠です。例えば、CD4016はCMOS 4000シリーズのクワッド・アナログ・スイッチICで、アナログ信号を双方向に制御できるため、信号のルーティングやスイッチングが必要なアプリケーションに適しています。

.もう1つの注目すべきデバイスは、CD4066で、CD4016の代替品として頻繁に使用される低 "ON "抵抗の同様のクワッドアナログスイッチです。

カウンタとタイマ

カウンタとタイマは多くの電子アプリケーションで重要であり、CMOS 4000シリーズはこれらの目的のためにいくつかのオプションを提供しています。これらのICは、イベントの発生をカウントし、タイミング信号を生成し、デジタル・システムの動作シーケンスを管理するために使用されます。例えば、CMOS 4000シリーズのカウンタは、受信したクロックパルスの数を保存して表示できるため、タイミングアプリケーションで非常に有用です。

マイクロコントローラーとマイクロプロセッサー

マイクロチップ社のPICシリーズやAMD社のRyzenプロセッサは、CMOS回路のエネルギー効率と柔軟性を実証している。

.これらの高度なマイクロコントローラーとプロセッサーは、現代のコンピューティングと電子システムに不可欠であり、性能の向上と消費電力の削減を実現している。

先進CMOS技術

CMOS技術の絶え間ない進歩は、より洗練されたアプリケーションの開発につながっている。例えば、垂直シリコンナノワイヤやゲート全周囲電界効果トランジスタ（GAAFET）は、究極のCMOS微細化を目指して研究されており、より高い性能とデバイスの小型化が期待されています。

.これらの技術革新は、CMOSデバイスの能力をコンピューティングとエレクトロニクスの新たな領域へと拡張する。

メリット

1969年に開発されたCMOS 4000シリーズは、相補型金属酸化膜半導体（CMOS）技術によってデジタル・エレクトロニクスに大きな進歩をもたらした。CMOS技術の主な利点の1つは、その低消費電力です。CMOS回路は状態遷移の間だけ電力を消費するため、静止状態でもトランジスタに電流が流れ続けるTTL（トランジスタ・トランジスタ論理）回路に比べてエネルギー効率が高い。

.もう1つの特筆すべき利点は、CMOS論理ゲートの高い入力インピーダンスと低い出力インピーダンスで、優れたノイズ耐性を実現する。この特性により、CMOS回路はノイズの多い環境でもシグナル・インテグリティを維持することができ、電磁気的に乱れた条件下でも堅牢な性能を必要とするアプリケーションに最適です。CMOS技術はまた、通常3Vから15Vまでの柔軟な動作電圧範囲を提供し、電圧要件の異なるさまざまな電子アプリケーションに適応することができます。この汎用性は、通常5V前後の狭い電圧範囲で動作するTTL回路とは対照的です。さらに、CMOS回路は、飽和電圧や順方向バイアス接合電圧による潜在的な損失なしに、電源レール値の間で出力電圧を完全に切り替えることができるため、効率と動作信頼性が向上します。出力駆動能力という点では、CMOSデバイスは、ロジック0またはロジック1入力で通常ゼロに近い（約0.01 µA）低い静止電流消費を維持しながら、大きな出力電流をソースまたはシンクすることができます。このため、CMOS技術は効率的であるだけでなく、大きな負荷を駆動するのに十分強力であり、さまざまな電子アプリケーションで広く使用されています。さらに、CMOS 4000シリーズは、MOSFETを静電気から保護するために、広範なダイオード抵抗クランピング・ネットワークを内蔵しており、耐久性と信頼性が向上しています。出力ドライブの対称性の向上とガンマ放射線の影響に対する耐性は、CMOS技術を広範な電子システムにとって信頼性の高い選択肢とするさらなる利点です。

制限事項

CMOS4000シリーズは当初、TTL（トランジスタ・トランジスタ・ロジック）ベースの設計に比べてスイッチング速度が比較的低いため、大きな課題に直面していた。初期の採用は、こうした速度制限のために遅々として進まなかったが、最終的には、メタルゲートの代わりにポリシリコンのセルフアラインゲートを実装するなどの製造方法の進歩によって緩和された。

.これらの改善にもかかわらず、4000 シリーズの CMOS デザインは TTL と比較して伝搬遅延がわずかに長く、高速性能を必要とするアプリケーションに影響を与える可能性があります。CMOS技術のもう1つの顕著な限界は、静電気放電（ESD）に対する敏感さである。CMOS集積回路は静電気によるダメージを受けやすいため、信頼性を確保するためには厳格なテストと保護メカニズムが必要となる。通常、ESD条件下でのCMOS ICの堅牢性を評価するために、人体の静電容量と抵抗をエミュレートした回路を使用して静電気放電をシミュレートするテストが行われます。最近のCMOS ICは、実世界のアプリケーションでの耐久性を保証するため、さまざまなテストモードで最大2.5kVのテスト電圧に耐えることが期待されています。スピードとESDの懸念に加え、CMOS集積回路の製造工程は、他の技術に比べて複雑でコストがかかります。この複雑さは、CMOS技術が提供する高い集積度とエネルギー効率を達成するために必要な高度な技術に起因しています。その結果、製造コストが高くなる可能性があり、消費電力や耐ノイズ性ではCMOSデバイスが有利であるにもかかわらず、価格競争力に影響を与える可能性があります。最後に、CMOS回路が最適に動作するためには特定の電圧範囲が必要であり、多様な電子アプリケーションに統合する際には、さらなる設計上の考慮が必要になる可能性があります。さまざまな電圧レベルで動作するCMOSの柔軟性は利点ですが、それは同時に、設計者が性能問題を回避するためにこれらの要件を慎重に管理しなければならないことを意味します。

比較

CMOS 4000シリーズ集積回路は、特に消費電力、速度、耐ノイズ性、および全体的な実用性の点で、TTL（トランジスタ・トランジスタ・ロジック）とよく比較されます。CMOSはComplementary Metal-Oxide-Semiconductor（相補型金属酸化膜半導体）の略で、NMOS（Nチャネル金属酸化膜半導体）とPMOS（Pチャネル金属酸化膜半導体）の両方のトランジスタを使用します。この構成により、CMOS回路は低消費電力と高いノイズ耐性を実現し、TTL回路に比べて広い電圧範囲で効果的に動作し、高い入力インピーダンスを提供します。

.対照的に、TTL回路はバイポーラ接合トランジスタ（BJT）を使用して論理機能を実行し、その高速スイッチング速度と高出力電流能力で知られている。しかし、TTLはCMOSに比べて動作電圧範囲が狭く、入力インピーダンスが低いため、アプリケーションによってはその有用性が制限される。CMOSとTTLのどちらを選択するかは、アプリケーションの特定の要件に大きく依存します。例えば、CMOSはその低消費電力と高いノイズ・マージンにより、バッテリー駆動のデバイスに好まれます。一方、TTLの高速性能は、高速スイッチングを必要とするアプリケーションに適しています。TTLのスイッチング速度は速いものの、最近の設計では一般にCMOSの方が有利と考えられています。CMOS回路はノイズ耐性に優れ、消費電力が少ない。また、出力電力が高く、より経済的で、サイズが小さく、ファンアウト能力が大きいため、出力端子により多くの負荷を接続することができます。さらに、CMOS回路はNANDゲートとNORゲートの両方を利用できるため、設計の汎用性が高まります。

レガシーとインパクト

1960年代に登場したCMOS 4000シリーズ集積回路は、特にデジタル・ロジックと信号処理の領域において、エレクトロニクスの世界に大きな変革をもたらしました。半導体技術の開発が急速に加速していた当時、このシリーズは、民生用電子機器から軍事用システムまで、幅広い用途に対応する汎用性と信頼性の高いプラットフォームを提供しました。CMOS 4000シリーズには、さまざまなロジック・ゲート、フリップフロップ、カウンタ、その他の基本的なビルディング・ブロックが含まれ、以前のトランジスタ・トランジスタ・ロジック（TTL）技術と比較して、より高い信頼性と低消費電力で、より複雑なシステムの設計を容易にしました。CMOS 4000シリーズのインパクトは、当初の商業的成功にとどまりませんでした。電子部品の集積化と小型化の標準を打ち立て、その後数十年にわたって続くマイクロコントローラーとマイクロプロセッサー設計の進歩の触媒となった。

.これらのICの多用途性は、多くの製品への搭載を可能にし、多方面にわたるイノベーションを促進した。さらに、CMOS技術の採用は半導体産業の進化に大きな影響を与え、製造プロセスの転換や新材料・新技術の採用を促した。しかし、ソビエト連邦とその同盟国では、地政学的要因により、半導体開発の軌跡は独自の道をたどった。ソ連への半導体製造装置やノウハウの輸出が厳しく禁じられたことで、技術進歩は並行しながらも乖離していった。西側の最先端半導体技術にアクセスできなかったため、ソ連の技術者たちは、より古くて先進的でないICに頼らざるを得ず、国内生産の多くは軍事用途に向けられた。この技術的な遅れはソビエト連邦崩壊まで続き、その後、西側の先進的なICを搭載した消費財が市場に溢れ、チェコスロバキアのテスラのような地元の電子機器メーカーは急速に陳腐化した。こうした困難にもかかわらず、CMOS 4000シリーズが世界に与えた影響は否定できない。現代のエレクトロニクスの特徴である小型化と集積化への道を開いたのである。インテルの極端紫外線リソグラフィ（EUV）のような技術革新や、ノードサイズの縮小とトランジスタ密度の向上を追求し続けることは、初期のCMOS技術が築いた基礎研究の直接的な子孫である。兆トランジスタ・チップのような画期的な技術を目指し、先端材料やプロセスの研究が続けられていることは、半導体技術の可能性の限界を押し広げるというCMOS 4000シリーズの不朽の遺産を反映している。
