Come masterizzare il bootloader su ATmega328 usando Arduino: Una guida completa

Volete dare nuova vita al vostro microcontrollore ATmega328? La masterizzazione di un bootloader su questo versatile chip è la chiave per sbloccare il suo pieno potenziale. In questa guida completa, vi guideremo attraverso il processo di bootloading di un ATmega328 utilizzando un Arduino Uno come programmatore di sistema (ISP). Che siate hobbisti o professionisti, questo articolo vi fornirà le conoscenze e i passaggi necessari per masterizzare con successo il bootloader e preparare il vostro ATmega328 per progetti standalone.

Che cos'è un bootloader e perché ne avete bisogno?

Prima di addentrarci nel dettaglio della masterizzazione di un bootloader, cerchiamo di capire cos'è e perché è fondamentale per il vostro ATmega328.Il bootloader è un piccolo pezzo di codice che risiede in una sezione specifica della memoria del microcontrollore. La sua funzione principale è quella di consentire la programmazione del chip tramite un'interfaccia seriale, in genere USB, senza la necessità di un programmatore esterno. Per le schede Arduino, il bootloader consente di caricare gli sketch direttamente dall'IDE Arduino utilizzando il noto pulsante "Upload".Ma perché è importante per il vostro ATmega328 standalone?

• Facilità di programmazione: Con un bootloader, è possibile programmare l'ATmega328 utilizzando solo un cavo USB e l'IDE Arduino, rendendo lo sviluppo molto più conveniente.
• Economicamente vantaggioso: In molti casi elimina la necessità di un programmatore hardware dedicato.
• Flessibilità: È possibile aggiornare facilmente il codice senza rimuovere il chip dal circuito.

Ora che abbiamo capito l'importanza del bootloader, iniziamo il processo di masterizzazione!

Cosa vi serve: Strumenti e componenti

Prima di iniziare, raccogliete i seguenti elementi:

1. Scheda Arduino Uno

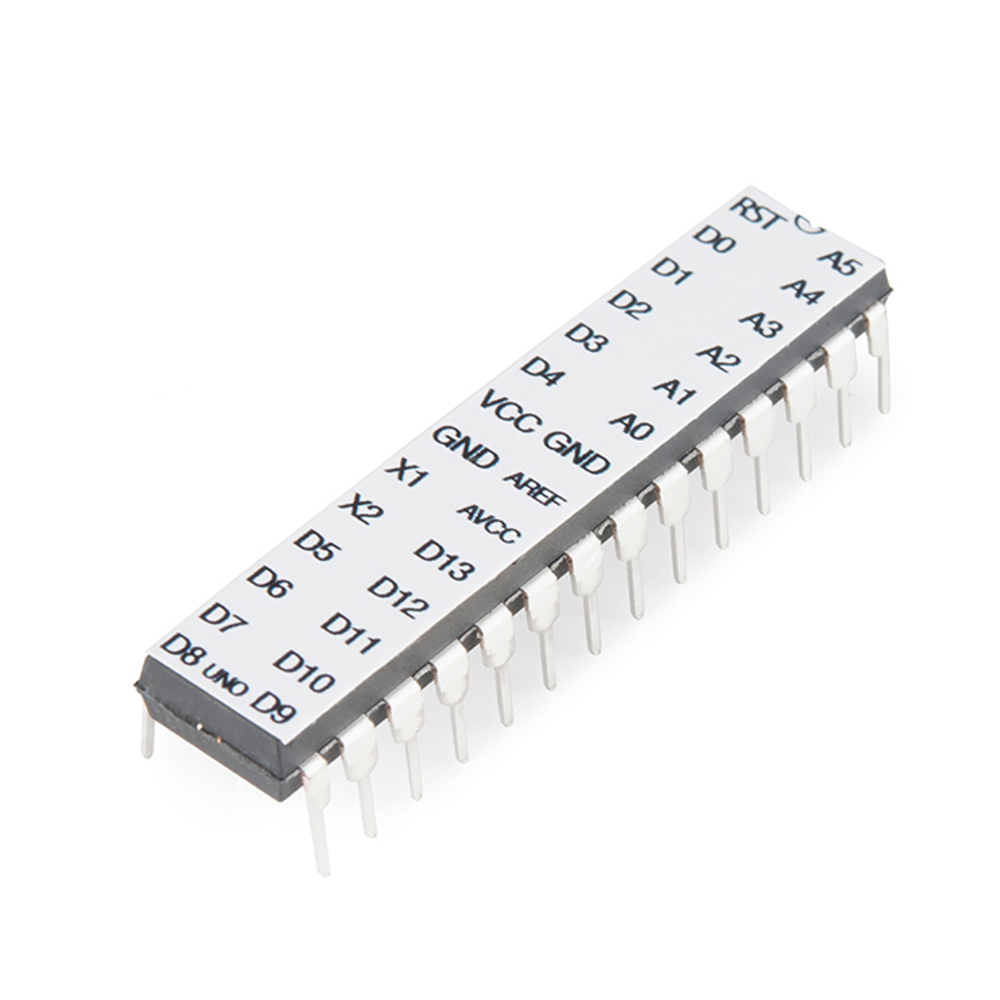

2. Microcontrollore ATmega328P (il chip di destinazione)
3. Lavagna per il pane
4. Fili di ponticello
5. Oscillatore a cristallo da 16 MHz
6. Due condensatori ceramici da 22pF
7. Resistenza da 10kΩ
8. Cavo USB

Assicuratevi di avere tutti questi componenti pronti, perché li utilizzeremo nel corso del processo.

Passo 1: Impostazione di Arduino Uno come ISP

Il primo passo del nostro viaggio è configurare Arduino Uno come programmatore di sistema (ISP). Questo ci permetterà di utilizzare Arduino per comunicare e programmare il chip ATmega328P.

1. Collegare Arduino Uno al computer utilizzando il cavo USB.
2. Aprire l'IDE Arduino sul computer.
3. Andate su File > Esempi > 11.ArduinoISP > ArduinoISP.
4. Caricare questo schizzo su Arduino Uno.

Congratulazioni! Arduino Uno è ora configurato come ISP e pronto a masterizzare il bootloader sul chip di destinazione.

Passo 2: cablaggio dell'ATmega328P ad Arduino Uno

Ora che Arduino Uno è configurato come ISP, è il momento di collegare il nostro chip ATmega328P. Questo passaggio è fondamentale, quindi prestate molta attenzione allo schema di cablaggio.

1. Posizionare l'ATmega328P sulla scheda di pane.
2. Collegare i seguenti pin da Arduino Uno all'ATmega328P:
   • Pin 10 di Arduino a Pin 1 di ATmega328P (RESET)
   • Pin 11 di Arduino a Pin 17 di ATmega328P (MOSI)
   • Pin 12 di Arduino a Pin 18 di ATmega328P (MISO)
   • Pin 13 di Arduino a Pin 19 di ATmega328P (SCK)
   • Arduino 5V a ATmega328P Pin 7 (VCC)
   • Arduino GND a ATmega328P Pin 8 e 22 (GND)
3. Collegare l'oscillatore a cristallo da 16 MHz ai pin 9 e 10 dell'ATmega328P.
4. Aggiungere un condensatore da 22pF da ciascun pin del cristallo alla massa.
5. Collegare la resistenza da 10kΩ tra il pin RESET (pin 1) e VCC (pin 7) dell'ATmega328P.

Ricontrollare i collegamenti per assicurarsi che tutto sia cablato correttamente. Un errore potrebbe impedire la masterizzazione del bootloader o addirittura danneggiare i componenti.

Passo 3: masterizzazione del bootloader

Dopo aver configurato l'hardware, siamo pronti a masterizzare il bootloader sull'ATmega328P. Questo processo preparerà il chip ad accettare gli sketch di Arduino in futuro.

1. Nell'IDE Arduino, andare su Strumenti > Scheda e selezionare "Arduino Uno".
2. Andare su Strumenti > Programmatore e selezionare "Arduino come ISP".
3. Ora, andate su Strumenti > Masterizza Bootloader.

Il processo richiederà alcuni istanti. I LED RX e TX di Arduino Uno sfarfallano mentre il bootloader viene scritto sull'ATmega328P. Al termine, nella console dell'IDE di Arduino dovrebbe apparire il messaggio "Done burning bootloader".

Cosa succede se la masterizzazione del bootloader non va a buon fine?

Se si verificano problemi durante il processo di masterizzazione del bootloader, niente panico! Ecco alcuni passaggi per la risoluzione dei problemi:

1. Controllare le connessioni: Assicurarsi che tutti i fili siano collegati saldamente e nei pin corretti.
2. Verificare l'alimentazione: Assicurarsi che Arduino Uno riceva l'alimentazione e che l'ATmega328P sia correttamente alimentato.
3. Resettare Arduino: A volte è sufficiente scollegare e ricollegare Arduino per risolvere i problemi.
4. Aggiornare l'IDE Arduino: Assicurarsi di utilizzare l'ultima versione dell'IDE Arduino.
5. Provate una porta USB diversa: Alcune porte potrebbero non fornire energia sufficiente o avere problemi di driver.

Se i problemi persistono, si può prendere in considerazione la possibilità di utilizzare un programmatore esterno per ottenere risultati più affidabili.

Come verificare che il bootloader sia stato masterizzato con successo?

Dopo aver masterizzato il bootloader, è importante verificare che il processo sia andato a buon fine. Ecco come fare:

1. Rimuovere l'ATmega328P dalla breadboard.
2. Inserirlo in una scheda Arduino Uno (sostituendo il chip esistente).
3. Collegare Arduino Uno al computer.
4. Aprire l'IDE Arduino e caricare un semplice sketch (come l'esempio di Blink).

Se lo sketch viene caricato ed eseguito correttamente, congratulazioni! Il vostro ATmega328P ha ora un bootloader funzionante.

Programmazione dell'ATmega328P appena avviato

Ora che il vostro ATmega328P ha un bootloader, potete programmarlo come qualsiasi altra scheda Arduino. Ecco una guida rapida:

1. Preparate un circuito minimo con il vostro ATmega328P su una breadboard.
2. Collegare un adattatore USB-seriale ai pin TX, RX, RESET, VCC e GND dell'ATmega328P.
3. Nell'IDE Arduino, selezionare "Arduino Uno" come tipo di scheda.
4. Scrivere o aprire il disegno desiderato.
5. Fare clic sul pulsante "Carica" nell'IDE Arduino.

Il codice dovrebbe ora essere in esecuzione sull'ATmega328P standalone!

Domande comuni sul bootloading di ATmega328P

Devo masterizzare il bootloader ogni volta che voglio programmare il chip?

No, è sufficiente masterizzare il bootloader una volta. Successivamente, è possibile caricare gli sketch sul chip utilizzando un adattatore USB-seriale.

Posso utilizzare altre schede Arduino come ISP?

Sì, è possibile utilizzare altre schede Arduino, come la scheda Arduino Nano o Arduino Mega come ISP. Il processo è simile, ma le connessioni dei pin possono variare.

E se volessi utilizzare una velocità di clock diversa?

Se si desidera utilizzare un oscillatore a cristallo diverso (ad esempio, 8 MHz), è necessario selezionare la definizione di scheda appropriata nell'IDE Arduino prima di masterizzare il bootloader.

Suggerimenti per il successo del bootloading di ATmega328P

Per garantire un processo di avvio senza problemi, tenete a mente i seguenti suggerimenti:

• Utilizzare un cavo USB di buona qualità per evitare problemi di comunicazione.
• Assicurarsi che i collegamenti alla breadboard siano sicuri e corretti.
• Per ottenere risultati più affidabili in ambito professionale, si consiglia di utilizzare un programmatore AVR dedicato.
• Maneggiare sempre con cura il chip ATmega328P per evitare scariche elettrostatiche.

Conclusione: Liberare la potenza dell'ATmega328P

La masterizzazione di un bootloader sul vostro ATmega328P apre un mondo di possibilità per i vostri progetti di microcontrollori. Seguendo questa guida, non solo avete imparato a caricare il vostro chip, ma avete anche acquisito preziose informazioni sul funzionamento interno dei microcontrollori compatibili con Arduino.Ecco un rapido riepilogo dei punti più importanti da ricordare:

• Un bootloader consente di programmare l'ATmega328P utilizzando l'IDE Arduino.
• È possibile utilizzare un Arduino Uno come programmatore di sistema (ISP) per masterizzare il bootloader.
• Un cablaggio e un collegamento adeguati sono fondamentali per la riuscita del bootloading.
• Una volta avviato, è possibile programmare l'ATmega328P come qualsiasi altra scheda Arduino.
• Le fasi di risoluzione dei problemi e di verifica sono parti importanti del processo.
