Περίληψη

Το CD4046 είναι ένα ολοκληρωμένο κύκλωμα (IC) CMOS μικροενέργειας με βρόχο κλειδώματος φάσης (PLL) που κατασκευάζεται από την Texas Instruments. Το CD4046 εισήχθη στη δεκαετία του 1970 και έχει γίνει αξιοσημείωτο για την ευελιξία του σε μια ποικιλία εφαρμογών που απαιτούν λειτουργικότητα βρόχου κλειδώματος φάσης, όπως η σύνθεση συχνότητας, η διαμόρφωση και ο έλεγχος ταχύτητας κινητήρα. Το τσιπ διαθέτει έναν ενσωματωμένο ταλαντωτή ελεγχόμενο από τάση (VCO) και πολλαπλούς συγκριτές φάσης, οι οποίοι επιτρέπουν τον ακριβή έλεγχο και συγχρονισμό των φάσεων και των συχνοτήτων του σήματος. Ιστορικά, η ανάπτυξη του CD4046 και παρόμοιων συστημάτων PLL καθοδηγήθηκε από τη ζήτηση για γρήγορες αλλαγές συχνότητας σε μεγάλα εύρη, ιδιαίτερα σε δέκτες επικοινωνίας. Αυτά τα συστήματα συχνά ενσωμάτωναν έναν συνδυασμό μίκτη και PLL για να επιτύχουν δυνατότητες γρήγορου συντονισμού, αναδεικνύοντας τη σημασία των βρόχων κλειδώματος φάσης στα σύγχρονα ηλεκτρονικά. Ο σχεδιασμός και η κατανόηση των PLLs επηρεάστηκαν σημαντικά από ειδικούς όπως ο Floyd M. Gardner, ο οποίος τόνισε την ανάγκη για προηγμένα συστήματα ελέγχου και φίλτρα για να εξασφαλιστεί η αποτελεσματική λειτουργία. Οι βασικές προδιαγραφές του CD4046 περιλαμβάνουν εύρος τάσης τροφοδοσίας από 3 έως 15 V, εύρος θερμοκρασίας λειτουργίας από -55°C έως 125°C και δίοδο Zener 5,2 V για ρύθμιση της τροφοδοσίας. Το ολοκληρωμένο κύκλωμα είναι διαθέσιμο σε διάφορους τύπους συσκευασίας για να ταιριάζει σε διαφορετικές σχεδιαστικές ανάγκες και διαθέτει λειτουργία αναστολής για το VCO, η οποία ενισχύει τη χρησιμότητά του σε εφαρμογές ακριβείας. Οι συμπαγείς διαστάσεις του CD4046 το καθιστούν κατάλληλο για ενσωμάτωση σε στενούς χώρους, αυξάνοντας περαιτέρω την ελκυστικότητά του τόσο σε εμπορικά όσο και σε ερασιτεχνικά έργα. Παρά την ευρεία χρήση του και τα πολυάριθμα πλεονεκτήματά του, ο CD4046 έχει περιορισμούς. Οι χρήστες πρέπει να έχουν υπόψη τους ζητήματα σχεδιασμού, όπως η αποσύζευξη, οι απαιτήσεις pull-up ή pull-down και η κατάλληλη επιλογή των στοιχείων φίλτρου βρόχου για την αποφυγή προβλημάτων όπως αργοί χρόνοι ράμπας ή αστάθεια. Επιπλέον, οι διαφοροποιήσεις μεταξύ των υλοποιήσεων παρόμοιων ολοκληρωμένων κυκλωμάτων κατασκευαστών, όπως το 74HC4046, μπορεί να επηρεάσουν την απόδοση και να απαιτήσουν προσεκτική ρύθμιση. Παρ' όλα αυτά, το CD4046 παραμένει ένα δημοφιλές και απαραίτητο στοιχείο στον τομέα της σχεδίασης ηλεκτρονικών κυκλωμάτων.

Ιστορία

Τη δεκαετία του '70, υπήρχε ζήτηση για δέκτες που χρειάζονταν δυνατότητα πολύ γρήγορης αλλαγής συχνότητας σε μεγάλο εύρος συχνοτήτων. Για να ικανοποιηθεί αυτή η απαίτηση, χρησιμοποιήθηκε ένας συνδυασμός μίκτη και βρόχων κλειδώματος φάσης (PLL) αντί να βασιστεί σε ένα μόνο PLL.

. Αυτά τα συστήματα ήταν αρκετά πολύπλοκα, μερικές φορές χρησιμοποιούσαν ακόμη και ψηφιακή αποθήκευση και αποκατάσταση του αυτόματου ελέγχου κέρδους (AGC) για να επιτύχουν την απαιτούμενη ταχύτητα. Ο σχεδιασμός και η κατανόηση των PLLs οφείλονται σε μεγάλο βαθμό σε ειδικούς όπως ο Floyd M. Gardner, ο οποίος υπήρξε καθοριστική φυσιογνωμία σε αυτόν τον τομέα. Ο Gardner τόνισε ότι ένα PLL τύπου 2 πρέπει να έχει τουλάχιστον μια συνάρτηση μεταφοράς δεύτερης τάξης, η οποία τυπικά απαιτεί έναν ενεργό ελεγκτή βρόχου ή φίλτρο όταν χρησιμοποιείται ένας τυπικός ανιχνευτής φάσης-συχνότητας (PFD). Ωστόσο, όταν χρησιμοποιείται ένας PFD με αντλία φόρτισης, αρκεί ένα παθητικό φίλτρο, όπως φαίνεται από το σχηματικό διάγραμμα του sourcecharge και την αναφορά του G0HZU σε ένα κύκλωμα "'post PFD' current sink/source circuit". Εκτός από αυτές τις τεχνικές εξελίξεις, στη δεκαετία του 1970 υπήρξαν και εκπαιδευτικές συνεισφορές από ειδικούς της βιομηχανίας. Για παράδειγμα, ο Leo Taylor επηρέασε σημαντικά την κατανόηση του συγγραφέα για τα κυκλώματα ήχου κατά τη διάρκεια αυτής της περιόδου. Αυτές οι θεμελιώδεις διδασκαλίες και οι συνεχιζόμενες συνεργασίες με μέντορες όπως ο Bill Eppler και η Julia Truchsess διευκόλυναν την ανάπτυξη διαφόρων σύγχρονων ηλεκτρονικών έργων, όπως ο Null Tester και τα συνθεσάιζερ που ελέγχονται από την κιθάρα. Έτσι, η ιστορία του CD4046 και των σχετικών τεχνολογιών περικλείει ένα μείγμα καινοτόμων σχεδιαστικών λύσεων και εκπαιδευτικής καθοδήγησης που προώθησε τις εξελίξεις στον σχεδιασμό ηλεκτρονικών κυκλωμάτων από τη δεκαετία του 1970 έως σήμερα.

Προδιαγραφές

Το CD4046 είναι ένας βρόχος κλειδώματος φάσης CMOS μικροενέργειας που κατασκευάζεται από την Texas Instruments. Αυτό το ολοκληρωμένο κύκλωμα (IC) έχει σχεδιαστεί για μια ποικιλία εφαρμογών που απαιτούν λειτουργία βρόχου κλειδώματος φάσης (PLL).

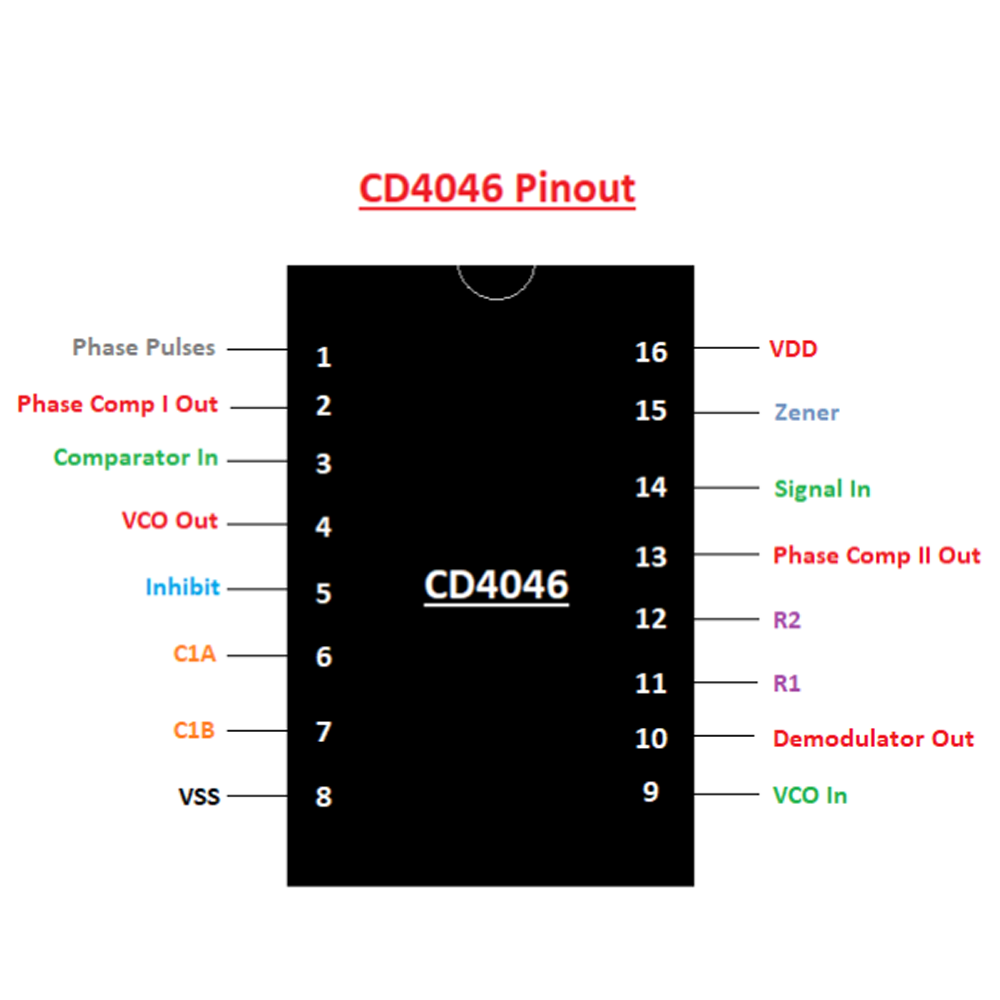

Χαρακτηριστικά και διάταξη ακροδεκτών

Το CD4046 περιλαμβάνει διάφορα βασικά χαρακτηριστικά που το καθιστούν κατάλληλο για ποικίλες εφαρμογές. Συγκεκριμένα, περιέχει μια δίοδο Zener 5,2 V για ρύθμιση της τροφοδοσίας, εάν χρειάζεται

. Η διάταξη των ακροδεκτών του CD4046 είναι κρίσιμη για την κατανόηση της λειτουργίας του. Το VSS αντιπροσωπεύει την τάση γείωσης, ενώ το VDD αντιπροσωπεύει την τάση τροφοδοσίας. Η διαμόρφωση κάθε ακροδέκτη παρέχεται για να βοηθήσει τους χρήστες να κατανοήσουν τις κύριες λειτουργίες που σχετίζονται με κάθε ακροδέκτη στο τσιπ.

Απόλυτα μέγιστες ονομαστικές τιμές

Οι απόλυτες μέγιστες ονομαστικές τιμές για το CD4046 πρέπει να τηρούνται για την αποφυγή βλάβης της συσκευής. Η τάση τροφοδοσίας συνεχούς ρεύματος κυμαίνεται μεταξύ -0,5 έως 18 βολτ, αν και συνιστάται να διατηρείται η τάση τροφοδοσίας συνεχούς ρεύματος μεταξύ 3 έως 15 βολτ για βέλτιστη απόδοση. Το συνιστώμενο εύρος θερμοκρασίας λειτουργίας είναι μεταξύ -55°C έως 125°C.

.

Διαστάσεις

Το CD4046 χαρακτηρίζεται από τις συμπαγείς διαστάσεις του, οι οποίες το καθιστούν ιδανικό για τοποθέτηση σε στενούς χώρους. Οι διαστάσεις παρέχονται τόσο σε ίντσες όσο και σε χιλιοστά για ακρίβεια και ευκολία

.

Εφαρμογές

Το CD4046 της Texas Instruments είναι ένα ευέλικτο ολοκληρωμένο κύκλωμα που βρίσκει εφαρμογές σε διάφορους τομείς χάρη στην ευέλικτη λειτουργία του βρόχου κλειδώματος φάσης (PLL) και του ταλαντωτή ελεγχόμενης τάσης (VCO).

Παραγωγή σήματος

Το CD4046 χρησιμοποιείται ευρέως σε μουσικά συνθεσάιζερ, όργανα δοκιμών και άλλες εφαρμογές που απαιτούν την παραγωγή σημάτων μεταβλητής συχνότητας. Χάρη στον ενσωματωμένο VCO του, το CD4046 μπορεί να παράγει σήματα εξόδου με συχνότητες που ελέγχονται από μια τάση εισόδου, επιτρέποντας δυναμικές προσαρμογές ανάλογα με τις ανάγκες σε διάφορα σενάρια

.

Ανίχνευση φάσης

Μία από τις κρίσιμες λειτουργίες του CD4046 είναι η ανίχνευση φάσης. Μπορεί να ανιχνεύσει διαφορές φάσης μεταξύ δύο σημάτων, γεγονός που είναι πολύτιμο σε συστήματα ηλεκτρονικού ελέγχου και σε συστήματα οπτικής ευθυγράμμισης. Ο συγχρονισμός φάσης είναι ζωτικής σημασίας σε αυτές τις εφαρμογές για να διασφαλιστεί ότι τα διάφορα στοιχεία ενός συστήματος λειτουργούν αρμονικά

.

Παρακολούθηση συχνότητας

Το CD4046 χρησιμοποιείται επίσης σε εφαρμογές παρακολούθησης συχνότητας, όπου παρακολουθεί τις μεταβολές συχνότητας σε ένα σήμα εισόδου και παράγει ένα σήμα εξόδου ανάλογο με αυτές τις μεταβολές. Αυτό το χαρακτηριστικό είναι επωφελές σε εφαρμογές ελέγχου συχνότητας, διασφαλίζοντας ότι τα συστήματα παραμένουν εντός των επιθυμητών λειτουργικών παραμέτρων ακόμη και όταν τα σήματα εισόδου αυξομειώνονται

.

Ιστορική χρήση στα συστήματα επικοινωνίας

Στη δεκαετία του 1970, η δυνατότητα γρήγορης αλλαγής συχνότητας σε μεγάλο εύρος ήταν απαραίτητη για ορισμένους δέκτες, ιδίως σε συστήματα επικοινωνίας. Για την επίτευξη αυτής της λειτουργίας χρησιμοποιήθηκαν πολλαπλά PLL, συμπεριλαμβανομένου του CD4046. Αυτά τα συστήματα συχνά περιλάμβαναν μίκτες και PLLs για την εκτέλεση των απαιτούμενων εργασιών, μερικές φορές ενσωματώνοντας ακόμη και ψηφιακούς μηχανισμούς αποθήκευσης και επαναφοράς για τον αυτόματο έλεγχο κέρδους (AGC) για την επίτευξη της απαραίτητης ταχύτητας.

.

Εξομοίωση και δοκιμή κυκλωμάτων

Το CD4046 χρησιμοποιείται συχνά σε σενάρια εξομοίωσης κυκλωμάτων και δοκιμών. Για παράδειγμα, σε εξομοιώσεις LTspice, τα κοινά τρανζίστορ 2N3904 μπορούν να χρησιμοποιηθούν μαζί με το CD4046 για να δημιουργήσουν λογαριθμικά αποτελέσματα για φίλτρα ελεγχόμενης τάσης, αν και στα πρακτικά κυκλώματα προτιμώνται διπλά τρανζίστορ NPN για καλύτερη γραμμικότητα.

.

Φίλτρα ελεγχόμενης τάσης

Οι δυνατότητες του CD4046 επεκτείνονται σε φίλτρα ελεγχόμενης τάσης που χρησιμοποιούνται σε συνθεσάιζερ και άλλες εφαρμογές επεξεργασίας σήματος. Αυτή η προσαρμογή του κυκλώματος, όπως σημειώνεται στο Application Note AN-30 της Texas Instruments, εξασφαλίζει ότι το ελεγχόμενο από τάση φίλτρο λειτουργεί αποτελεσματικά και με ακρίβεια, διατηρώντας σταθερές συνθήκες θερμοκρασίας για τα εμπλεκόμενα τρανζίστορ

.

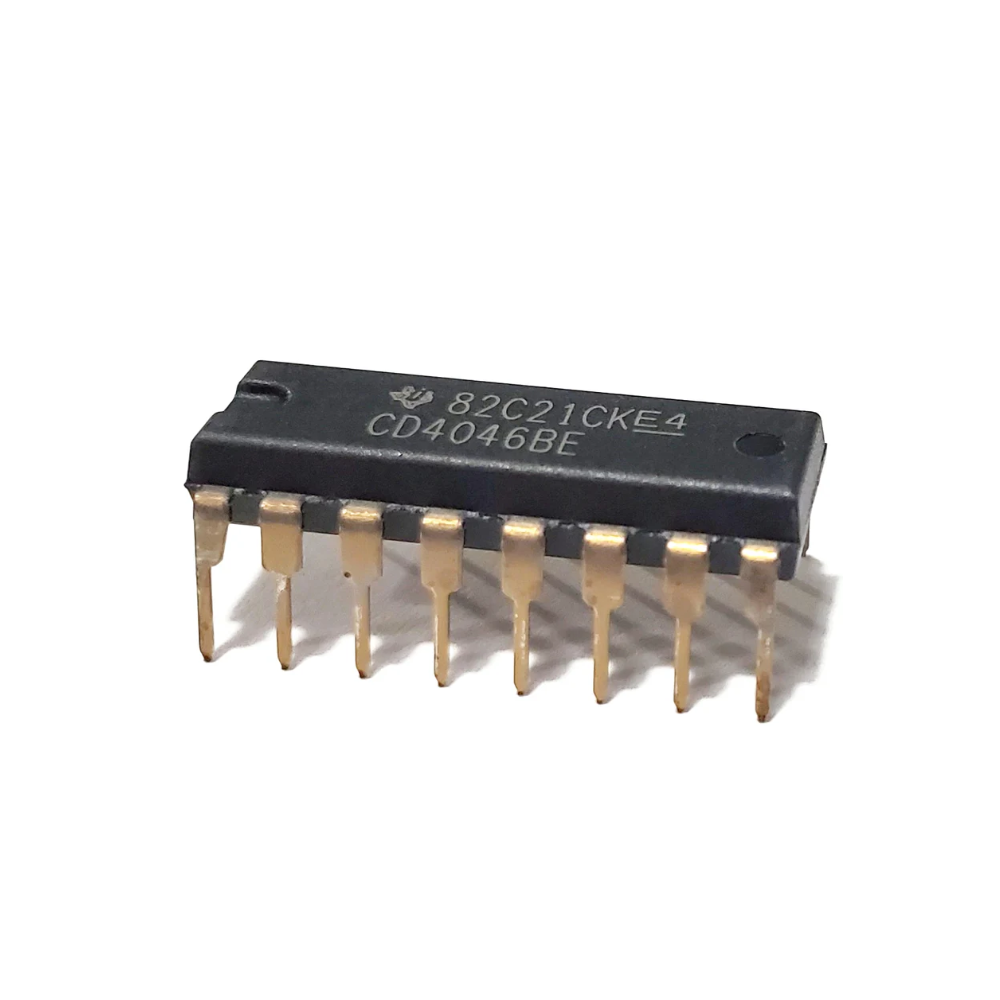

Συσκευασία

Οι παραλλαγές CD4046B αυτού του ολοκληρωμένου κυκλώματος παρέχονται σε διαφορετικούς τύπους συσκευασίας για την κάλυψη διαφόρων αναγκών. Αυτοί περιλαμβάνουν κεραμικές συσκευασίες διπλής γραμμής με 16 μολύβια ερμητικά (επίθημα F3A), πλαστικές συσκευασίες διπλής γραμμής με 16 μολύβια (επίθημα E), συσκευασίες μικρού περιγράμματος με 16 μολύβια (επίθημα NSR) και συσκευασίες μικρού περιγράμματος με 16 μολύβια με λεπτή συρρίκνωση (επίθημα PW και PWR).

.

Απόδοση και συμβατότητα

Ο εσωτερικός ταλαντωτής ελεγχόμενος από τάση (VCO) του CD4046 διαθέτει μια λειτουργία αναστολής που ελέγχεται μέσω του ακροδέκτη 5. Ο συγκριτής φάσης 1 περιέχει μια αποκλειστική πύλη OR. Η έξοδος της πύλης XOR (ακροδέκτης 2) συνδέεται απευθείας στον ακροδέκτη αναστολής (ακροδέκτης 5), διαμορφώνοντας την πύλη XOR ως αντιστρεπτικό ρυθμιστή.

. Τα ολοκληρωμένα κυκλώματα CD4046 παρουσιάζουν διαφορετικά επίπεδα συμβατότητας με διάφορα σχέδια με βάση τις προδιαγραφές γραμμικότητας VCO. Μάρκες όπως το CD4046 της Fairchild και το MC14046 της Motorola έχει βρεθεί ότι συντονίζονται πιο εύκολα και σταθερά.

Λειτουργικότητα

Το CD4046 είναι ένα ευέλικτο ολοκληρωμένο κύκλωμα (IC) που χρησιμοποιείται συνήθως για εφαρμογές βρόχου κλειδώματος φάσης (PLL). Η διαμόρφωση PLL μέσα στο CD4046 αποτελείται από διάφορα βασικά στοιχεία: έναν ανιχνευτή φάσης, έναν ταλαντωτή ελεγχόμενο από τάση (VCO) και ένα φίλτρο βρόχου, τα οποία συνεργάζονται για να συγχρονίσουν τη φάση και τη συχνότητα ενός σήματος εισόδου με ένα σήμα αναφοράς.

.

Τμήμα ανιχνευτή φάσης

Ο ανιχνευτής φάσης είναι ένα κρίσιμο στοιχείο του PLL, υπεύθυνος για τη σύγκριση της φάσης του σήματος εισόδου με εκείνη του VCO. Το CD4046 διαθέτει πολλαπλά υποκυκλώματα και μοντέλα για την προσομοίωση της συμπεριφοράς του ανιχνευτή φάσης και των σχετικών εξαρτημάτων. Αυτά περιλαμβάνουν διάφορες λογικές πύλες, όπως NAND, XOR, flip-flops τύπου D, AND, BUFA, ANDA, DLYLINE και BUFB, καθεμία από τις οποίες έχει διαμορφωθεί με συγκεκριμένους χρονισμούς και παραμέτρους για ακριβή προσομοίωση

. Αυτό το τμήμα παράγει ένα σήμα ανάλογο της διαφοράς φάσης μεταξύ των σημάτων εισόδου και αναφοράς, το οποίο στη συνέχεια περνάει από ένα φίλτρο βρόχου για την απομάκρυνση των ανεπιθύμητων σημάτων .

Ταλαντωτής ελεγχόμενος από τάση (VCO)

Ο VCO στο CD4046 είναι υπεύθυνος για τη δημιουργία ενός σήματος εξόδου του οποίου η συχνότητα ελέγχεται από μια τάση εισόδου. Το τμήμα VCO περιλαμβάνει διάφορα εξαρτήματα όπως αντιστάσεις, πολλαπλασιαστές τάσης και διακόπτες που χρησιμοποιούνται για τον έλεγχο της συχνότητας ταλάντωσης. Για παράδειγμα, το μοντέλο "swt" αντιπροσωπεύει έναν διακόπτη ελεγχόμενο από τάση που χρησιμοποιείται για την προσομοίωση της συμπεριφοράς μεταγωγής στο κύκλωμα

. Το προκύπτον σήμα σφάλματος από τον ανιχνευτή φάσης εφαρμόζεται στην είσοδο του VCO, ο οποίος ρυθμίζει τη συχνότητά του ώστε να ταιριάζει με εκείνη του σήματος εισόδου .

Μοντέλα χρονισμού και πηγή κινήτρων

Ο ακριβής συγχρονισμός είναι απαραίτητος για τη σωστή λειτουργία του CD4046. Διάφορα υποκυκλώματα, όπως τα NAND_TIMING, DFF1_TIMING και BUFA_TIMING, διαμορφώνονται με συγκεκριμένες παραμέτρους χρονισμού για την ακριβή αναπαραγωγή της συμπεριφοράς των αντίστοιχων λογικών στοιχείων.

. Επιπλέον, μια πηγή ερεθισμάτων με την ονομασία "Ureset" παράγει ένα σήμα επαναφοράς για σκοπούς προσομοίωσης, μεταβαίνοντας από μια αρχική τιμή 0 σε 1 μετά από 2 νανοδευτερόλεπτα και διατηρώντας αυτή την κατάσταση στη συνέχεια .

Πρακτικές εφαρμογές

Το CD4046 έχει βρει εκτεταμένη χρήση σε πολυάριθμα έργα τις τελευταίες δεκαετίες, κυρίως λόγω των ανώτερων τμημάτων του συγκριτή φάσης.

. Χρησιμοποιείται συχνά στο συντονισμό σύγχρονων δεκτών, όπως κινητά τηλέφωνα, δέκτες AM/FM, δέκτες επικοινωνίας και τηλεοράσεις, όπου ο τοπικός ταλαντωτής και κατά συνέπεια ο δέκτης συντονίζονται χρησιμοποιώντας τη διαμόρφωση PLL . Επιπλέον, μπορεί επίσης να χρησιμοποιηθεί για την κατασκευή ταλαντωτών ελεγχόμενων από τάση (VCO) για την παραγωγή σημάτων ρολογιού που απαιτούνται από διάφορα ψηφιακά κυκλώματα .

Παράμετροι απόδοσης

Οι παράμετροι απόδοσης του CD4046 περιλαμβάνουν διάφορους κρίσιμους παράγοντες που επηρεάζουν τη λειτουργία και την αποτελεσματικότητά του σε διάφορες εφαρμογές. Στις βασικές παραμέτρους περιλαμβάνονται ο χρόνος κλειδώματος, ο θόρυβος του διαιρέτη, η συχνότητα του ανιχνευτή φάσης-συχνότητας (PFD), ο λόγος του προβαθμιστή DM, το μέγεθος του βήματος σύνθεσης, τα επίπεδα πλευρικής ζώνης αναφοράς και ο θόρυβος του VCO. Η εξισορρόπηση αυτών των παραγόντων είναι απαραίτητη για την επίτευξη βέλτιστης απόδοσης σε ένα ευρύ φάσμα συντονισμού

.

Χρόνος κλειδώματος και θόρυβος διαιρέτη

Ο χρόνος κλειδώματος και ο θόρυβος του διαιρέτη είναι κρίσιμα ζητήματα κατά το σχεδιασμό συστημάτων που χρησιμοποιούν το CD4046. Η σωστή ρύθμιση των εξαρτημάτων του φίλτρου βρόχου, όπως οι πυκνωτές και οι αντιστάσεις, είναι απαραίτητη για την ελαχιστοποίηση του θορύβου και την επίτευξη γρήγορων χρόνων κλειδώματος. Η λανθασμένη διαμόρφωση μπορεί να οδηγήσει σε μη βέλτιστη απόδοση, συμπεριλαμβανομένης της αργής αναβάθμισης του ταλαντωτή ή της αδυναμίας κλειδώματος στο σήμα

.

Συχνότητα PFD και αναλογία προβαθμιστή DM

Η συχνότητα PFD και ο λόγος του προβαθμονομητή DM είναι ουσιώδεις για τη διατήρηση της σχέσης φάσης και την επίτευξη ακριβούς σύνθεσης συχνότητας. Ο λόγος του προβαθμονομητή DM, μαζί με τον σχετικό χρόνο καθυστέρησης εγκατάστασης, πρέπει να διαχειρίζεται προσεκτικά για να αποφευχθεί η εισαγωγή πρόσθετου θορύβου και να εξασφαλιστεί η σταθερή λειτουργία.

. Επιπλέον, οι συγκριτές φάσης μπορεί να διαφέρουν ως προς τις απαιτήσεις τους για τον κύκλο, γεγονός που μπορεί να επηρεάσει τη συνολική ακρίβεια και σταθερότητα του συντονισμού.

Μέγεθος βήματος σύνθεσης και επίπεδα πλευρικής ζώνης αναφοράς

Το μέγεθος του βήματος σύνθεσης και τα επίπεδα πλευρικής ζώνης αναφοράς επηρεάζουν την ακρίβεια και την καθαρότητα των παραγόμενων συχνοτήτων. Η προσεκτική ρύθμιση αυτών των παραμέτρων εξασφαλίζει ότι ο VCO λειτουργεί σωστά χωρίς να εισάγει υπερβολικό θόρυβο πλευρικής ζώνης. Η επίτευξη της σωστής ισορροπίας επιτρέπει συνεπή απόδοση σε διαφορετικές συχνότητες εισόδου και αναλογίες διαίρεσης

.

Θόρυβος και γραμμικότητα VCO

Ο θόρυβος και η γραμμικότητα του VCO είναι σημαντικές παράμετροι απόδοσης που επηρεάζουν τη συνολική ποιότητα του σήματος. Διάφορες μάρκες και μοντέλα του CD4046, όπως το Fairchild CD4046 και το Motorola MC14046, παρουσιάζουν διαφορετικά επίπεδα γραμμικότητας και χαρακτηριστικών θορύβου VCO. Ορισμένα μοντέλα, όπως το Motorola MC14046, προτιμώνται για την καλύτερη συνοχή συντονισμού και την ευκολία χρήσης τους

.

Πρακτικές εκτιμήσεις

Στις πρακτικές εφαρμογές, η επιλογή των τιμών των στοιχείων για το φίλτρο βρόχου και η προσεκτική διαμόρφωση των μοντέλων χρονισμού είναι απαραίτητες για τη βελτιστοποίηση της απόδοσης. Η χρήση ενός κυκλώματος απορρόφησης ρεύματος/πηγής ρεύματος με χρήση BJT, όπως αναπτύχθηκε σε ορισμένες προηγμένες σχεδιάσεις, μπορεί να βελτιώσει την καταστολή θορύβου και πλευρικών ζωνών χωρίς να βασίζεται σε θορυβώδεις και αργούς ενισχυτές op στο φίλτρο βρόχου.

. Η προσαρμογή των παραμέτρων του μοντέλου, όπως το "MNTYMXDLY" και το "IO_LEVEL", παίζει επίσης κρίσιμο ρόλο στην ακριβή προσομοίωση και αναπαραγωγή των επιδόσεων.

Εφαρμογές

Το CD4046 της Texas Instruments είναι ένα ευέλικτο ολοκληρωμένο κύκλωμα που βρίσκει εφαρμογές σε διάφορους τομείς χάρη στην ευέλικτη λειτουργία του βρόχου κλειδώματος φάσης (PLL) και του ταλαντωτή ελεγχόμενης τάσης (VCO).

Παραγωγή σήματος

Το CD4046 χρησιμοποιείται ευρέως σε μουσικά συνθεσάιζερ, όργανα δοκιμών και άλλες εφαρμογές που απαιτούν την παραγωγή σημάτων μεταβλητής συχνότητας. Χάρη στον ενσωματωμένο VCO του, το CD4046 μπορεί να παράγει σήματα εξόδου με συχνότητες που ελέγχονται από μια τάση εισόδου, επιτρέποντας δυναμικές προσαρμογές ανάλογα με τις ανάγκες σε διάφορα σενάρια

.

Ανίχνευση φάσης

Μία από τις κρίσιμες λειτουργίες του CD4046 είναι η ανίχνευση φάσης. Μπορεί να ανιχνεύσει διαφορές φάσης μεταξύ δύο σημάτων, γεγονός που είναι πολύτιμο σε συστήματα ηλεκτρονικού ελέγχου και σε συστήματα οπτικής ευθυγράμμισης. Ο συγχρονισμός φάσης είναι ζωτικής σημασίας σε αυτές τις εφαρμογές για να διασφαλιστεί ότι τα διάφορα στοιχεία ενός συστήματος λειτουργούν αρμονικά

.

Παρακολούθηση συχνότητας

Το CD4046 χρησιμοποιείται επίσης σε εφαρμογές παρακολούθησης συχνότητας, όπου παρακολουθεί τις μεταβολές συχνότητας σε ένα σήμα εισόδου και παράγει ένα σήμα εξόδου ανάλογο με αυτές τις μεταβολές. Αυτό το χαρακτηριστικό είναι επωφελές σε εφαρμογές ελέγχου συχνότητας, διασφαλίζοντας ότι τα συστήματα παραμένουν εντός των επιθυμητών λειτουργικών παραμέτρων ακόμη και όταν τα σήματα εισόδου αυξομειώνονται

.

Ιστορική χρήση στα συστήματα επικοινωνίας

Στη δεκαετία του 1970, η δυνατότητα γρήγορης αλλαγής συχνότητας σε μεγάλο εύρος ήταν απαραίτητη για ορισμένους δέκτες, ιδίως σε συστήματα επικοινωνίας. Για την επίτευξη αυτής της λειτουργίας χρησιμοποιήθηκαν πολλαπλά PLL, συμπεριλαμβανομένου του CD4046. Αυτά τα συστήματα συχνά περιλάμβαναν μίκτες και PLLs για την εκτέλεση των απαιτούμενων εργασιών, μερικές φορές ενσωματώνοντας ακόμη και ψηφιακούς μηχανισμούς αποθήκευσης και επαναφοράς για τον αυτόματο έλεγχο κέρδους (AGC) για την επίτευξη της απαραίτητης ταχύτητας.

.

Εξομοίωση και δοκιμή κυκλωμάτων

Το CD4046 χρησιμοποιείται συχνά σε σενάρια εξομοίωσης κυκλωμάτων και δοκιμών. Για παράδειγμα, σε εξομοιώσεις LTspice, τα κοινά τρανζίστορ 2N3904 μπορούν να χρησιμοποιηθούν μαζί με το CD4046 για να δημιουργήσουν λογαριθμικά αποτελέσματα για φίλτρα ελεγχόμενης τάσης, αν και στα πρακτικά κυκλώματα προτιμώνται διπλά τρανζίστορ NPN για καλύτερη γραμμικότητα.

.

Φίλτρα ελεγχόμενης τάσης

Οι δυνατότητες του CD4046 επεκτείνονται σε φίλτρα ελεγχόμενης τάσης που χρησιμοποιούνται σε συνθεσάιζερ και άλλες εφαρμογές επεξεργασίας σήματος. Αυτή η προσαρμογή του κυκλώματος, όπως σημειώνεται στο Application Note AN-30 της Texas Instruments, εξασφαλίζει ότι το ελεγχόμενο από τάση φίλτρο λειτουργεί αποτελεσματικά και με ακρίβεια, διατηρώντας σταθερές συνθήκες θερμοκρασίας για τα εμπλεκόμενα τρανζίστορ

.

Αξιοσημείωτα έργα και τεχνολογίες

Ταλαντωτές ελεγχόμενης τάσης (VCO)

Μία από τις σημαντικότερες εφαρμογές του τσιπ CD4046 είναι ο σχεδιασμός και η υλοποίηση ταλαντωτών ελεγχόμενων από τάση (VCO). Οι VCOs παίζουν καθοριστικό ρόλο σε διάφορους συνθέτες ηλεκτρονικής μουσικής, παρέχοντας την κύρια πηγή ήχου με τη δημιουργία περιοδικών κυματομορφών όπως τετραγωνικά, ημιτονοειδή, τριγωνικά και πριονωτά κύματα. Ένα παράδειγμα αξιοσημείωτου έργου που χρησιμοποιεί ένα VCO βασισμένο στο chip 4046 είναι το X-4046 VCO του Thomas Henry. Αυτός ο VCO είναι γνωστός για τις πέντε εξόδους κυματομορφών του, συμπεριλαμβανομένου ενός καινοτόμου κύματος Rampoid, το οποίο συνδυάζει στοιχεία τριγωνικών και πριονωτών κυμάτων. Ωστόσο, οι χρήστες θα πρέπει να γνωρίζουν ότι αυτή η VCO μπορεί να είναι δύσκολο να συντονιστεί με ακρίβεια σε όλες τις οκτάβες, απαιτώντας κάποια χειροκίνητη ρύθμιση

.

Συνθέτες συχνότητας

Στο πεδίο της σύνθεσης συχνοτήτων, το CD4046 έχει χρησιμοποιηθεί για τη δημιουργία σημάτων τοπικού ταλαντωτή υψηλής απόδοσης για χρήση σε δέκτες. Αυτοί οι συνθέτες λειτουργούν συνήθως στην περιοχή GHz και ενσωματώνουν στοιχεία όπως ένας προβαθμιστής, ένας ανιχνευτής φάσης-συχνότητας (PFD) και ένα φίλτρο βρόχου για τη διαχείριση της απόδοσης του βρόχου κλειδώματος φάσης (PLL). Η σχεδίαση αυτών των συστημάτων μπορεί να είναι πολύπλοκη, με διάφορες πιθανές παγίδες, όπως οι διαφορές στη συμπεριφορά μεταξύ των υλοποιήσεων του τσιπ 4046 των κατασκευαστών. Για παράδειγμα, ενώ η παραλλαγή HC4046 μπορεί να χειριστεί υψηλότερες συχνότητες VCO, μπορεί επίσης να παρουσιάσει ασυνεπή συμπεριφορά σε διαφορετικούς κατασκευαστές

.

Έργα DIY συνθεσάιζερ

Το CD4046 έχει βρει μεγάλη απήχηση στους λάτρεις των DIY συνθεσάιζερ. Ένα χαρακτηριστικό παράδειγμα είναι ένα έργο που αξιοποιεί το VCO στο τσιπ 4046 PLL για να δημιουργήσει ένα απλό αναλογικό τετραγωνικό συνθετικό κύμα. Αυτή η μινιμαλιστική σχεδίαση περιλαμβάνει μόνο μερικά κουμπιά και μια μεταβλητή αντίσταση για κάθε κουμπί, τονίζοντας την ευελιξία και την ευκολία χρήσης του τσιπ. Τέτοια έργα αναδεικνύουν την ικανότητα του τσιπ να παρέχει κλασικούς ήχους ηλεκτρονικής μουσικής χωρίς την ανάγκη για πιο πολύπλοκα ψηφιακά συστήματα

. Επιπλέον, η χρήση του ελέγχου της τάσης στα συνθεσάιζερ, όπως διευκολύνθηκε από το CD4046, ήταν καθοριστική για τη μετατροπή των συνθεσάιζερ από εργαστηριακό εξοπλισμό σε ευρέως χρησιμοποιούμενα μουσικά όργανα από τη δεκαετία του 1960.

Ιστορικές συνεισφορές

Ιστορικά, το τσιπ CD4046 υπήρξε βασικό συστατικό σε διάφορα έργα συνθετών συχνότητας που καταγράφηκαν στα μέσα και τέλη της δεκαετίας του 1970, συμπεριλαμβανομένων αξιοσημείωτων δημοσιεύσεων του Dr. Ulrich Rhode στο περιοδικό "Ham Radio". Αυτά τα έργα συχνά περιγράφουν λεπτομερώς την κατασκευή και τη βελτιστοποίηση συνθετών συχνότητας που χρησιμοποιούν το 4046 PLL με VCO, καταδεικνύοντας τη μακροχρόνια σημασία του τσιπ στην ηλεκτρονική σχεδίαση.

. Αυτές οι ποικίλες εφαρμογές υπογραμμίζουν τον σημαντικό ρόλο του CD4046 τόσο στα επαγγελματικά όσο και στα ερασιτεχνικά ηλεκτρονικά, εδραιώνοντας τη φήμη του ως ένα ευέλικτο και απαραίτητο συστατικό σε διάφορες τεχνολογικές εξελίξεις.

Πλεονεκτήματα και περιορισμοί

Το CD4046 της Texas Instruments προσφέρει μια σειρά χαρακτηριστικών και λειτουργιών, που το καθιστούν ένα ευέλικτο εξάρτημα σε διάφορες εφαρμογές. Ωστόσο, είναι σημαντικό να γνωρίζετε τόσο τα πλεονεκτήματα όσο και τους περιορισμούς της για την αποτελεσματική χρήση αυτής της συσκευής.

Πλεονεκτήματα

Ένα από τα αξιοσημείωτα πλεονεκτήματα του CD4046 είναι η ενσωμάτωση πολλαπλών συγκριτών φάσης, συγκεκριμένα των PC1, PC2 και PC3. Αυτή η ποικιλία επιτρέπει μεγαλύτερη ευελιξία στη σχεδίαση και την εφαρμογή βρόχου κλειδώματος φάσης (PLL), καθώς κάθε τύπος συγκριτή μπορεί να ταιριάζει σε διαφορετικές λειτουργικές απαιτήσεις

. Ένα άλλο δυνατό σημείο του CD4046 είναι ο ενσωματωμένος ταλαντωτής ελεγχόμενος από τάση (VCO), ο οποίος διαθέτει ενσωματωμένη λειτουργία αναστολής που ελέγχεται μέσω του ακροδέκτη 5. Αυτό το χαρακτηριστικό επιτρέπει πιο εκλεπτυσμένο έλεγχο του VCO, ενισχύοντας τη χρησιμότητά του σε εφαρμογές ακριβείας, όπως η σύνθεση και η διαμόρφωση συχνότητας. Η συσκευή επιτρέπει επίσης την εύκολη ρύθμιση και τη λεπτομερή ρύθμιση, η οποία μπορεί να είναι ιδιαίτερα χρήσιμη σε εφαρμογές που απαιτούν μια λεπτή ισορροπία μεταξύ της απόρριψης θορύβου και της συνέπειας του σήματος. Αυτή η δυνατότητα ρύθμισης είναι επωφελής, καθώς επιτρέπει στους χρήστες να βελτιστοποιούν την απόδοση χωρίς να χρειάζονται πολύ ακριβείς τιμές εξαρτημάτων. Επιπλέον, η ευελιξία του στην ενσωμάτωση με συστήματα μικροελεγκτών, δεδομένης της πληθώρας συμβατών ψηφιακών διατάξεων διαίρεσης, προσθέτει στην πρακτικότητά του στις σύγχρονες ηλεκτρονικές εφαρμογές.

Περιορισμοί

Παρά τα πολυάριθμα πλεονεκτήματά του, το CD4046 έχει αρκετούς περιορισμούς που πρέπει να λάβουν υπόψη τους οι χρήστες. Μία από τις προκλήσεις σχετίζεται με την ευαισθησία του σε "γκάφες" κατά τη χρήση, οι οποίες περιλαμβάνουν θέματα όπως η αποσύνδεση, οι απαιτήσεις pull-up ή pull-down και τα ανώτερα όρια συχνότητας. Αυτοί οι παράγοντες μπορούν να περιπλέξουν τη διαδικασία σχεδιασμού και ενδεχομένως να προκαλέσουν προβλήματα επιδόσεων, εάν δεν γίνει σωστή διαχείριση

. Επιπλέον, η διαμόρφωση της πύλης XOR, ενώ είναι χρήσιμη για ορισμένες εφαρμογές, μπορεί να εισάγει πολυπλοκότητες, όπως η ανάγκη φιλτραρίσματος των εισόδων BCD, οι οποίες μπορεί να γίνουν προβληματικές αν δεν αντιμετωπιστούν σωστά. Ένας άλλος περιορισμός σχετίζεται με το μέγεθος της αντίστασης R15. Εάν είναι πολύ μικρή, μπορεί να οδηγήσει σε ανεπιθύμητα φαινόμενα "vibrato" ή "pew pew" λόγω ενός υποαποσβεσμένου φίλτρου που προκαλεί συνεχή υπέρβαση και υποδιαστολή του στόχου του VCO. Αυτή η ευαισθησία στις τιμές των εξαρτημάτων υπογραμμίζει τη σημασία του προσεκτικού σχεδιασμού και των δοκιμών για τη διασφάλιση αξιόπιστης λειτουργίας.

Ανταγωνιστές και εναλλακτικές λύσεις

Το CD4046, ένα δημοφιλές ολοκληρωμένο κύκλωμα βρόχου κλειδώματος φάσης (PLL) της Texas Instruments, αντιμετωπίζει ανταγωνισμό από διάφορα παρόμοια τσιπ, ιδίως από την παραλλαγή 74HC4046. Ενώ το CD4046 είναι γενικά αξιόπιστο, το 74HC4046 προσφέρει υψηλότερες συχνότητες VCO (Voltage-Controlled Oscillator), καθιστώντας το κατάλληλο για εφαρμογές που απαιτούν ταχύτερες ταλαντώσεις. Ωστόσο, οι χρήστες έχουν αναφέρει ότι η παραλλαγή HC4046 μπορεί να παρουσιάζει σημαντικές διακυμάνσεις στη συμπεριφορά του ταλαντωτή ανάλογα με τον κατασκευαστή. Αυτή η απόκλιση μπορεί να δημιουργήσει προκλήσεις για τη σταθερότητα του κυκλώματος και μπορεί να απαιτήσει τη ρύθμιση του κυκλώματος για βέλτιστη απόδοση, ειδικά εάν ο κατασκευαστής ενημερώνει ή αναθεωρεί το σχεδιασμό του τσιπ

. Για όσους αναζητούν μια πιο συνεπή και μακροπρόθεσμα κατασκευάσιμη λύση PLL, άλλα τσιπ μπορεί να είναι πιο αξιόπιστα. Παράγοντες όπως η βιωσιμότητα, η ενεργειακή απόδοση και η δέσμευση για προϊόντα υψηλής ποιότητας καθιστούν τις προσφορές της TI γενικά ευνοϊκές. Παρ' όλα αυτά, οι σχεδιαστές πρέπει να λαμβάνουν υπόψη τους συγκεκριμένες απαιτήσεις και πιθανές παραλλαγές όταν επιλέγουν μεταξύ CD4046 και HC4046 ή διερευνούν άλλες εναλλακτικές λύσεις στην αγορά. Επιπλέον, ο συντονισμός των εξαρτημάτων του φίλτρου βρόχου (όπως αντιστάσεις και πυκνωτές) στα κυκλώματα PLL μπορεί να είναι πολύπλοκος και να εξαρτάται από την εκάστοτε εφαρμογή. Οι επιλογές όσον αφορά εξαρτήματα όπως πυκνωτές (π.χ. C7) και αντιστάσεις (π.χ. R14, R15) μπορούν να επηρεάσουν την ικανότητα του VCO να κλειδώνει στο σήμα. Υπερμεγέθη εξαρτήματα μπορεί να οδηγήσουν σε αργούς χρόνους ράμπας, ενώ υπομεγέθη εξαρτήματα μπορεί να οδηγήσουν σε αστάθεια ή αποτυχία κλειδώματος στο σήμα. Ως εκ τούτου, η σχολαστική βελτιστοποίηση και η κατανόηση του εύρους λειτουργίας του κυκλώματος είναι ζωτικής σημασίας κατά την επιλογή και τη διαμόρφωση των ολοκληρωμένων κυκλωμάτων PLL.
